Como evitar danos à janela do detector XRF portátil: o guia definitivo de proteção

Resumo executivo

O janela do detector de um analisador de fluorescência de raios X (XRF) portátil analisador é o componente físico mais delicado dentro do caminho óptico do dispositivo. Sua integridade física determina diretamente a precisão da detecção de elementos leves, a vida útil do instrumento e os custos de manutenção empresarial.

Se o seu instrumento possui um detector de deriva de silício (SDD) ou um detector de diodo PIN de silício (Si-PIN), ambos representam componentes optoeletrônicos de alto valor e alta precisão. Quando a membrana da janela do detector é perfurada ou rompida, as empresas enfrentam muito mais do que a substituição dispendiosa de peças sobressalentes e despesas de deslocamento de técnicos de campo — elas sofrem graves períodos de inatividade operacional nas linhas de produção e nos fluxos de trabalho de inspeção de qualidade.

Com base em dados globais de serviço em campo de fabricantes, este guia abrangente analisa as causas fundamentais das falhas da janela do detector e descreve Procedimentos Operacionais Padrão (SOPs), protocolos de manutenção de rotina e estratégias de gerenciamento de ativos empresariais para proteger seu analisador portátil de metais XRF.

1. Estrutura da janela do detector XRF e causas fundamentais das falhas

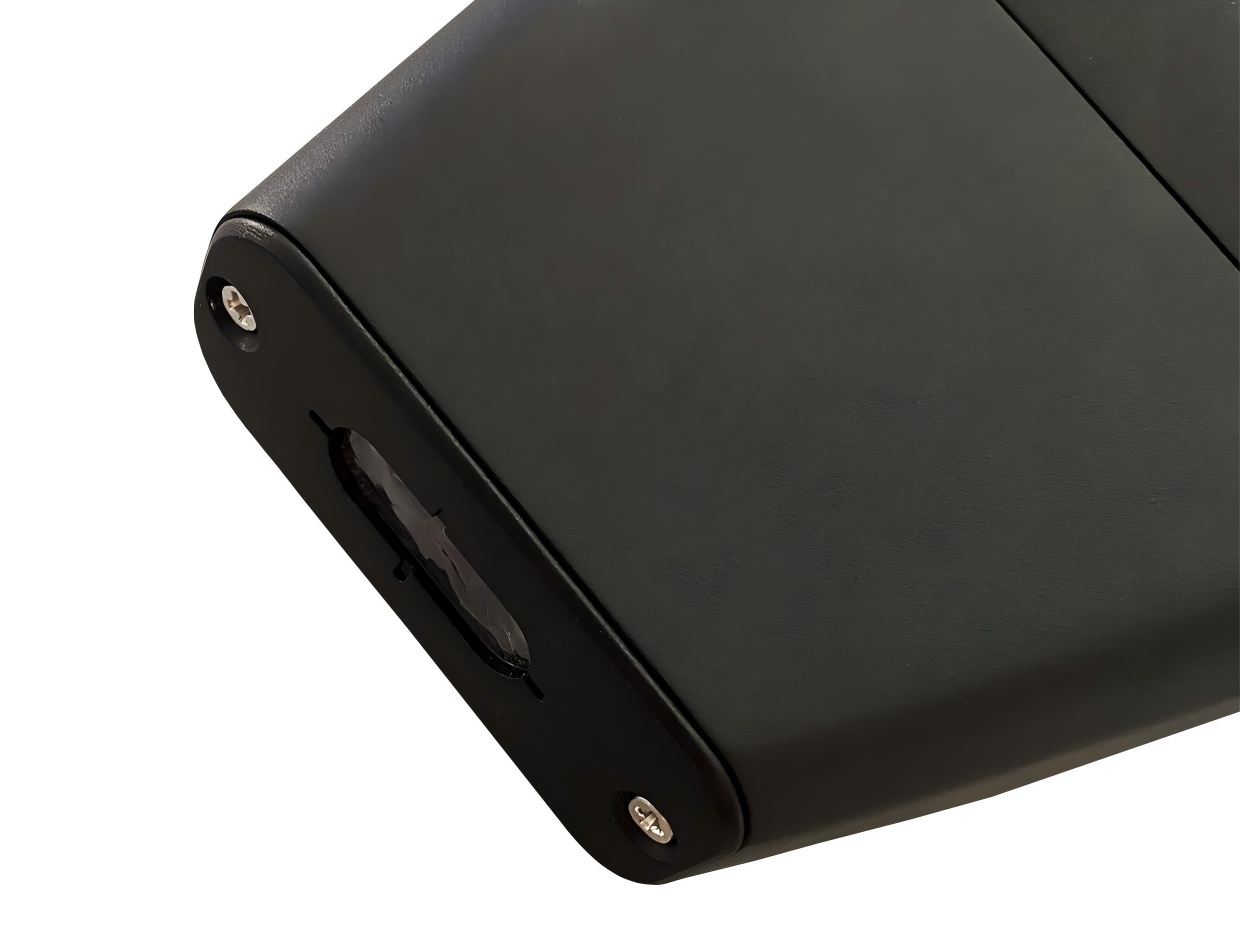

Os analisadores XRF portáteis normalmente apresentam um filme ultrafino transmissor de radiação na parte frontal do bico. As principais configurações incluem:

Janelas ultrafinas de poliimida (Kapton®/Proline): Extremamente finas, com máxima transmissão de raios X para elementos leves como Magnésio (Mg), Alumínio (Al), Silício (Si), Fósforo (P) e Enxofre (S). No entanto, essas membranas possuem baixa resistência mecânica e são vulneráveis a perfurações por objetos pontiagudos, abrasão e danos térmicos.

Janelas metálicas de berílio (Be): Oferecem maior resistência mecânica e resistência à perfuração para análise de metais médios a pesados. No entanto, o berílio absorve raios X de baixa energia emitidos por elementos leves e é suscetível à oxidação e corrosão química em ambientes úmidos ou ácidos. (Observação: o berílio é tóxico; evite contato direto com a pele se uma janela de Be se romper).

A janela do detector veda a câmara interna de vácuo ou controlada para impedir a entrada de poeira, umidade e detritos, enquanto permite que os raios X característicos alcancem o chip sensor SDD ou Si-PIN interno. Consequentemente, ela permanece como a única superfície física mais exposta e vulnerável do dispositivo.

De acordo com estatísticas de suporte técnico, as falhas anormais da janela têm três principais causas fundamentais:

Perfuração direta por objeto pontiagudo: Arrastar ou inclinar o bocal contra cavacos metálicos, sucata metálica afiada, amostras minerais irregulares ou componentes eletrônicos pontiagudos pode perfurar instantaneamente o filme, causando danos catastróficos por riscos no SDD ou no chip Si-PIN subjacente.

Abrasão por partículas e rasgos por cisalhamento: Poeira industrial (aço inoxidável, titânio, quartzo ou partículas de ferro) acumula-se facilmente ao longo da estrutura da janela em ambientes de mineração ou reciclagem de sucata. Pressionar o analisador contra uma amostra prende essas partículas, criando forças abrasivas de cisalhamento severas que transformam microfissuras em rasgos completos.

Protocolos de limpeza inadequados: Limpar a seco com toalhas de papel industriais ou usar solventes corrosivos como acetona, diluentes de tinta ou ácidos/alcalinos fortes degrada rapidamente a matriz polimérica, resultando em inchaço, delaminação e perfuração do filme.

2. Procedimentos Operacionais Padrão (SOPs) para cuidados preventivos

As empresas que utilizam dispositivos XRF portáteis devem implementar SOPs rigorosos com foco em quatro pilares operacionais: Inspeção Pré-Teste, Posicionamento Adequado, Consumíveis de Proteção e Limpeza Não Destrutiva.

Avaliação da Superfície e Posicionamento Pré-Medição

Preparação da Superfície: Inspecione a geometria da amostra antes de acionar o gatilho. Lime ou esmerilhe rebarbas afiadas, excessos de material ou bordas pontiagudas em peças usinadas ou sucata metálica.

Contato Paralelo: Mantenha um alinhamento paralelo estrito de 90 graus entre o bocal do analisador e a amostra. Aplique pressão suave e uniforme — nunca incline, force ou arraste a janela sobre as superfícies da amostra.

Controle de Temperatura e Produtos Químicos: Evite contato direto com amostras quentes que excedam as classificações de temperatura de fábrica (calor excessivo derrete filmes de poliimida). Limpe completamente fluidos de corte, lubrificantes ou resíduos de decapagem ácida antes da varredura.

Estações de Trabalho Especializadas para Amostras Pequenas e Irregulares

Nunca segure pequenos fixadores, fios finos, cavacos metálicos ou pequenos componentes eletrônicos contra a janela com os dedos.

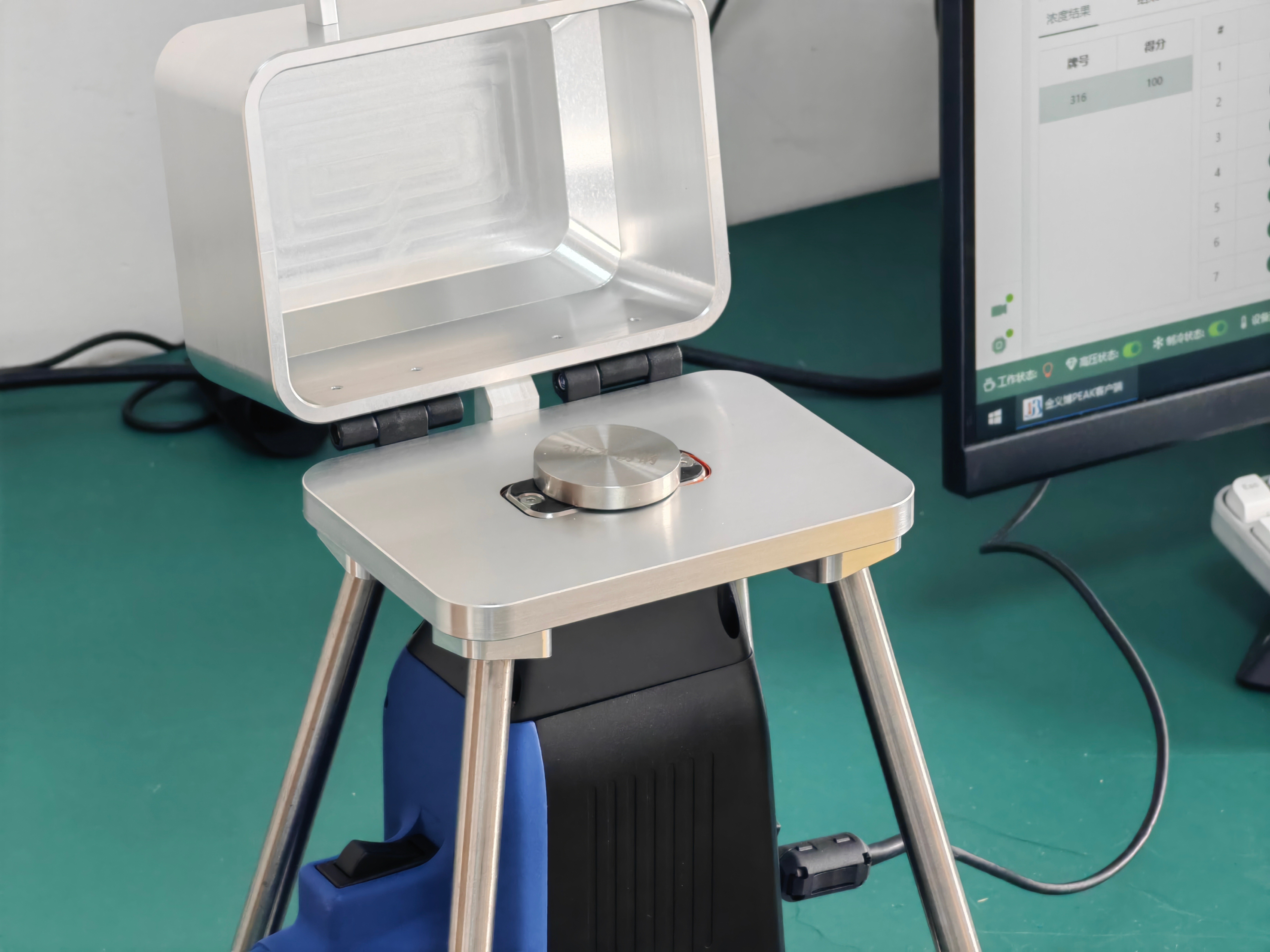

Ambientes de Laboratório: Fixe o instrumento em um Suporte de Teste XRF. Coloque itens pequenos dentro de um recipiente de amostra selado ou câmara revestida com material amortecedor para testes colimados.

Ambientes de Triagem em Campo: Utilize tapetes de amostra de borracha ou silicone para uso pesado. Coloque as peças pequenas deitadas no tapete e abaixe suavemente o bocal do analisador sobre elas para evitar rolamento e esmagamento.

Combine os Consumíveis de Proteção com a Aplicação

Análise de Elementos Leves (Mg, Al, Si, P, S): Use janelas de poliimida de fábrica protegidas por coberturas de filme fino substituíveis (como Proline, Mylar® ou Ultralene®) como barreira primária contra poeira e impactos.

Análise de Metais Pesados (Cu, Fe, Ni, Pb, Zn): Para modelos com janela de Berílio, instale um amortecedor flexível de silicone na placa frontal para absorver impactos físicos diretos durante o uso em campo intenso.

Substituição de Consumíveis: Substitua imediatamente os filmes protetores externos ou amortecedores da placa frontal ao notar arranhões, poeira metálica incrustada ou descoloração por óleo.

Procedimento Padronizado de Limpeza Não Destrutiva

Nenhum objeto rígido deve entrar em contato direto com a membrana do detector durante a limpeza.

Etapa 1: Remoção a Seco da Poeira da Superfície (Rotina Diária de Limpeza de Poeira) Use um soprador de ar de borracha industrial sem fiapos. Seringas auriculares médicas com umidade residual e nitrogênio de alta pressão direcionado a curta distância são estritamente proibidos. Remova a poeira da superfície e os detritos metálicos soprando em um ângulo lateral de 45° para evitar impacto do fluxo de ar vertical que possa rasgar a membrana.

Etapa 2: Limpeza Química Suave para Contaminação por Óleo Quando manchas de fluido de corte ou contaminantes se acumularem na janela, use um cotonete dedicado de ponta fina e sem fiapos, umedeça-o com uma quantidade mínima de etanol anidro de alta pureza e passe suavemente sobre a membrana em uma única direção. Não esfregue vigorosamente para frente e para trás nem aplique pressão vertical sobre a membrana. Deixe a superfície secar ao ar por 1–2 minutos antes de retomar os testes.

Operações Proibidas

Não limpe a membrana a seco com lenços de papel comuns ou papel áspero sem fiapos.

Não aplique produtos de limpeza químicos incluindo acetona, diluentes de tinta, ácidos fortes ou álcalis fortes.

Não esfregue a superfície com movimentos repetidos de limpeza intensa.

Não use ar comprimido de oficina para soprar diretamente a curta distância em direção à janela (esse ar contém alta pressão, umidade e aerossóis de óleo).

3. Estrutura de Gerenciamento de Ativos Empresariais e Manutenção

A prevenção de danos ao hardware exige combinar a conformidade dos operadores com as políticas institucionais de gerenciamento de equipamentos:

1. Certificação de Operadores em Dupla Modalidade

Incorpore Protocolos de Segurança contra Radiação e Proteção da Janela do Detector ao processo obrigatório de integração de funcionários. Os operadores devem ser aprovados tanto em exames teóricos quanto em avaliações práticas de manuseio antes de receber autorização para operar unidades XRF portáteis. Realize treinamentos anuais de reciclagem com foco no manuseio de amostras de alto risco.

2. Protocolos de Inspeção em Níveis

Auditorias diárias pré/pós-turno: Os operadores devem realizar inspeções visuais do conjunto da janela no início e no final de cada turno, verificando microfissuras, flacidez, acúmulo de óleo ou descascamento das bordas.

Auditorias semanais de alto risco: Aumente a frequência de inspeção para semanal em ambientes agressivos, úmidos ou com poeira (por exemplo, minas, pátios de sucata, plantas de decapagem) para garantir ausência de condensação de umidade ou acúmulo de partículas atrás da placa frontal.

Política de quarentena imediata: Se um filme da janela apresentar qualquer sinal de microfuros, flacidez ou delaminação, coloque imediatamente o analisador em quarentena e registre uma solicitação de manutenção. Operar uma unidade com a janela comprometida pode causar a ventilação da câmara de vácuo, destruindo o SDD ou o módulo detector Si-PIN.

Conclusão

O detector janela de um XRF portátil serve como a barreira crítica para a análise precisa de materiais. Sua condição determina diretamente a repetibilidade analítica, o tempo de funcionamento do instrumento e o custo total de propriedade a longo prazo.

Ao implementar procedimentos padronizados de preparação de amostras, utilizar bancadas de teste específicas para cada aplicação, seguir métodos de limpeza não destrutivos e aplicar inspeções rigorosas de ativos, as instalações industriais podem eliminar mais de 90% das falhas da janela do detector causadas pelos usuários. Proteger este componente essencial garante testes não destrutivos (NDT) contínuos, confiáveis e econômicos em todas as operações de campo e laboratório.
