Fusão em Gás Inerte (IGF) vs. Extração a Quente: Principais Diferenças na Análise de Elementos Gasosos

Na ciência dos materiais e na metalurgia, Fusão em Gás Inerte (IGF) (frequentemente padronizada como fusão-extração em gás inerte) e Extração a Quente (também conhecida como dessorção térmica ou TDS/TDA) são os dois principais métodos analíticos usados para determinar impurezas gasosas intersticiais — especificamente oxigênio (O)/nitrogênio (N)/hidrogênio (H)— em amostras sólidas como metais, ligas, cerâmicas avançadas e pós inorgânicos.

A diferença fundamental entre esses dois métodos está no estado físico da amostra durante o aquecimento e na temperatura de extração.

Em termos simples: A Fusão em Gás Inerte derrete completamente a amostra para liberar todos os gases por meio de reações químicas, enquanto a Extração a Quente aquece a amostra abaixo do seu ponto de fusão para extrair apenas hidrogênio difusível por meio da difusão no estado sólido.

1. Princípios Fundamentais e Mecanismos de Liberação de Gases

Fusão em Gás Inerte (IGF)

Estado da Amostra: Completamente fundida (transição de fase sólido-líquido).

Princípio de Funcionamento: A amostra é colocada em um cadinho de grafite de alta pureza sob um fluxo protetor de gás transportador inerte (normalmente hélio, He, ou argônio, Ar). Em seguida, é aquecida a temperaturas ultrarr altas (1500℃ a 3000℃) usando um forno de impulso (aquecimento por resistência de eletrodo) ou um forno de indução de alta frequência.

Mecanismo de Liberação de Gases: Nessas temperaturas extremas, a rede cristalina do material é completamente destruída. O oxigênio combinado na amostra sofre uma reação de redução carbotérmica com o carbono do cadinho de grafite, gerando gás monóxido de carbono (CO). Simultaneamente, o nitrogênio e o hidrogênio presos em interstícios da rede, defeitos ou inclusões são totalmente liberados como moléculas N2 e H2. O gás transportador então conduz esses gases liberados para o sistema de detecção.

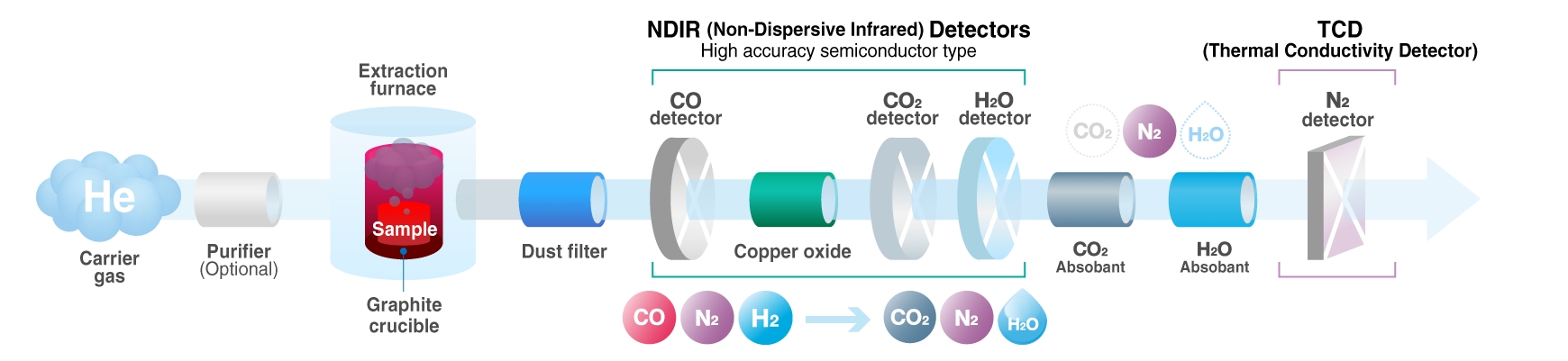

Detectores e Elementos-Alvo: Equipado com detectores infravermelhos não dispersivos (NDIR) para medir oxigênio (frequentemente após converter CO em CO2 por meio de um catalisador de óxido de cobre) e detectores de condutividade térmica (TCD) para medir nitrogênio e hidrogênio. Mede simultaneamente e com precisão o Oxigênio Total (Total O), Nitrogênio Total (Total N) e Hidrogênio Total (Total H).

Extração a Quente

Estado da Amostra: Em estado sólido durante todo o processo. A estrutura cristalina permanece intacta, e a temperatura de aquecimento é mantida estritamente abaixo do ponto de fusão da amostra.

Princípio de Funcionamento: Por meio de aquecimento de baixa a média temperatura (isotérmico ou por dessorção programada por temperatura), o movimento térmico e a taxa de difusão intersticial dos átomos de hidrogênio dentro da rede são significativamente aumentados. Isso permite que o hidrogênio difusível (hidrogênio móvel) migre para a superfície da amostra e seja dessorvido. O H2 liberado é conduzido por um gás transportador de alta pureza (como argônio ou nitrogênio) até o detector.

Mecanismo de Liberação de Gases: Devido às temperaturas operacionais mais baixas, este método não consegue romper ligações químicas fortes, o que significa que não pode decompor inclusões de óxidos ou nitretos altamente estáveis. Consequentemente, não possui capacidade para detectar oxigênio ou nitrogênio. Em temperaturas mais altas (800℃-1100℃) durante ensaios programados por temperatura, pode extrair hidrogênio preso fracamente ligado em contornos de grão e defeitos (chamado hidrogênio residual). No entanto, seu alvo principal continua sendo o hidrogênio (H).

Detectores e Elementos-Alvo: Utiliza detectores de condutividade térmica (TCD) de alta precisão ou detectores de espectrometria de massa (MS) projetados especificamente para análise de hidrogênio.

2.Comparação Técnica: IGF vs. Extração a Quente

3. Por que a Extração a Quente Não Pode Detectar Oxigênio e Nitrogênio

A razão fundamental para essa limitação está na diferença entre a energia de ligação e as características de difusão desses átomos de gás dentro da matriz metálica:

Comportamento do Hidrogênio (H): Os átomos de hidrogênio possuem um raio atômico extremamente pequeno e ficam como átomos intersticiais na rede metálica, resultando em uma energia de ativação excepcionalmente baixa para a difusão. Mesmo à temperatura ambiente, o hidrogênio pode se difundir espontaneamente; em temperaturas moderadas como 400℃, ele migra rapidamente pelos sítios intersticiais da rede e se dessorve da superfície. Assim, é facilmente quantificado por extração a quente.

Comportamento do Oxigênio (O) e Nitrogênio (N): Oxigênio e nitrogênio existem em metais e cerâmicas como inclusões termodinamicamente estáveis e quimicamente ligadas (como alumina, Al2O3, ou nitreto de titânio,TiN). A energia de ligação desses compostos é extremamente alta, e o aquecimento moderado no estado sólido não consegue fornecer energia suficiente para romper essas ligações. Além disso, como seus raios atômicos são significativamente maiores que o do hidrogênio, seus coeficientes de difusão em redes no estado sólido são praticamente desprezíveis.

Informação Técnica: Somente o ambiente de temperatura ultraelevada de Fusão em Gás Inerte pode fundir a matriz e dissolver o carbono do cadinho de grafite em um banho de metal líquido (frequentemente auxiliado por fundentes de níquel ou estanho). Esse ambiente de fase líquida permite uma reação rápida de redução carbotérmica que decompõe óxidos estáveis para liberar gás CO e decompõe nitretos para liberar gás N2, alcançando uma extração completa e quantitativa.

4. Aplicações Típicas e Diretrizes de Seleção

Quando Usar Fusão em Gás Inerte (IGF)

Aplicações: Determinação do teor total de impurezas gasosas em aço, metais não ferrosos, ligas de titânio/zircônio, carbonetos cimentados, cerâmicas avançadas, pós de cátodo de baterias de lítio e alvos de pulverização catódica de alta pureza.

Finalidade: Essencial para o controle de qualidade de matérias-primas, verificação da pureza química geral e identificação de inclusões não metálicas. Serve como padrão universal para transações comerciais e arbitragens acadêmicas.

Saída de dados: O total, N total e H total.

Quando Usar Extração a Quente

Aplicações: Direcionada especificamente ao hidrogênio difusível para avaliar riscos de degradação do material, como fragilização por hidrogênio (HE) e trincamento retardado em aços de alta resistência, consumíveis de soldagem (análise de hidrogênio em metal de solda), lingotes de ligas de alumínio ou análises de falhas por carregamento de hidrogênio em ligas de titânio.

Finalidade: Avaliação de risco altamente especializada. Como é não destrutiva para a macroestrutura da amostra, fornece previsões altamente precisas da vida útil real em serviço relacionadas aos riscos do hidrogênio ativo.

Saída de dados: Hidrogênio difusível (hidrogênio móvel) e hidrogênio residual/retido.

5. Resumo e Principais Conclusões para Aquisição de Laboratório

Para Análise Abrangente de Elementos: Se o seu laboratório necessita de dados certificados e confiáveis sobre a concentração total de oxigênio, nitrogênio e hidrogênio para atender aos padrões globais de CQ, é necessário utilizar a Fusão em Gás Inerte (IGF).

Para Fragilização por Hidrogênio e Análise de Falhas: Se o foco principal é avaliar fatores de risco como trincamento induzido por hidrogênio sem destruir a geometria dos componentes, a Extração a Quente é a metodologia ideal e altamente especializada.

Não Equivalência dos Dados: Os resultados analíticos desses dois métodos não podem ser usados de forma intercambiável. O "Hidrogênio Total" medido por IGF inclui hidrogênio retido, molecular e ligado a compostos, produzindo valores significativamente maiores que o "Hidrogênio Difusível" móvel obtido por Extração a Quente. Cada um representa uma dimensão completamente diferente do desempenho do material.

FAQ 1: A Fusão em Gás Inerte (IGF) pode substituir a Extração a Quente para avaliação do risco de fragilização por hidrogênio?

Resposta: Não. A IGF mede o hidrogênio total nas amostras — incluindo hidrogênio difusível, residual retido e quimicamente ligado. No entanto, somente o hidrogênio difusível é a causa direta da fragilização por hidrogênio e do trincamento retardado em materiais metálicos. Como a IGF não consegue diferenciar o hidrogênio difusível do hidrogênio total e exige a fusão da amostra, ela não pode avaliar de forma independente o risco de fragilização por hidrogênio. Em contraste, a Extração a Quente isola e quantifica especificamente o hidrogênio difusível por meio de aquecimento de estado sólido sem fusão, tornando-se o método padrão da indústria para avaliação de fragilização por hidrogênio e testes de conformidade de hidrogênio em soldagem.

FAQ 2: Por que os testes de IGF exigem agentes fundentes enquanto a Extração a Quente não exige?

Resposta: A IGF depende de fusão em temperatura ultraelevada e redução carbotérmica para extrair todos os elementos gasosos. Os agentes fundentes (como níquel, estanho ou cobre) reduzem a temperatura liquidus da fusão, promovem a dissolução uniforme do carbono do cadinho de grafite e aceleram a decomposição completa de óxidos e nitretos estáveis para garantir a liberação total de gases. A Extração a Quente, por outro lado, depende exclusivamente da difusão térmica física do hidrogênio através da matriz sólida sem fusão ou reações químicas, tornando os agentes fundentes completamente desnecessários.
