Requisitos essenciais para a preparação de amostras de alumínio e ligas de alumínio para análise espectroscópica.

O alumínio e suas ligas exibem propriedades únicas, incluindo baixo ponto de fusão, alta afinidade com o oxigênio, dureza relativamente baixa e elementos de liga voláteis, o que torna a preparação de suas amostras mais complexa do que a de metais ferrosos. A padronização da preparação de amostras é um pré-requisito para análises composicionais precisas.espectrometria de emissão óptica(OES). Abaixo estão os principais requisitos técnicos e diretrizes operacionais padronizadas:

1. Prevenção rigorosa de sobreaquecimento

Com um ponto de fusão de apenas 660 °C, o alumínio é altamente suscetível ao superaquecimento superficial durante o preparo. O calor excessivo causa espessamento das camadas de óxido, volatilização de elementos de baixo ponto de ebulição (como Mg, Zn e Li), segregação por recristalização localizada e formação de camadas endurecidas por deformação, o que leva a desvios analíticos significativos.

• Aplique pressão suave e uniforme durante a retificação. Evite retificar apenas um lado por muito tempo; deixe as amostras esfriarem naturalmente se a temperatura da superfície aumentar consideravelmente. Descoloração da superfície, aderência de materiais ou vestígios de fusão localizada são inaceitáveis.

• Priorize ferramentas de corte afiadas para operações de torneamento ou fresamento, com velocidade de rotação e taxa de avanço controladas para minimizar o calor gerado pelo atrito. Rebolos convencionais não são recomendados devido à alta geração de calor e às partículas abrasivas grosseiras.

Para as séries 5xxx (Al-Mg), 7xxx (Al-Zn-Mg-Cu) e ligas Al-Li com alto teor de elementos voláteis, o corte em baixa velocidade é preferível à retificação para minimizar a perda de elementos na superfície.

2. Seleção adequada de abrasivos e processos

A textura relativamente macia do alumínio o torna propenso a rasgos superficiais e incrustações abrasivas quando se aplicam grãos grossos.

• Recomenda-se o uso de cintas ou lixas abrasivas de carbeto de silício. Para conformação geral, a granulação 120–240 é adequada; para ligas macias e alumínio de alta pureza, pode-se usar a granulação 320 para acabamento. Granulometrias superiores a 80 mesh devem ser evitadas para prevenir riscos profundos e lascamento do metal.

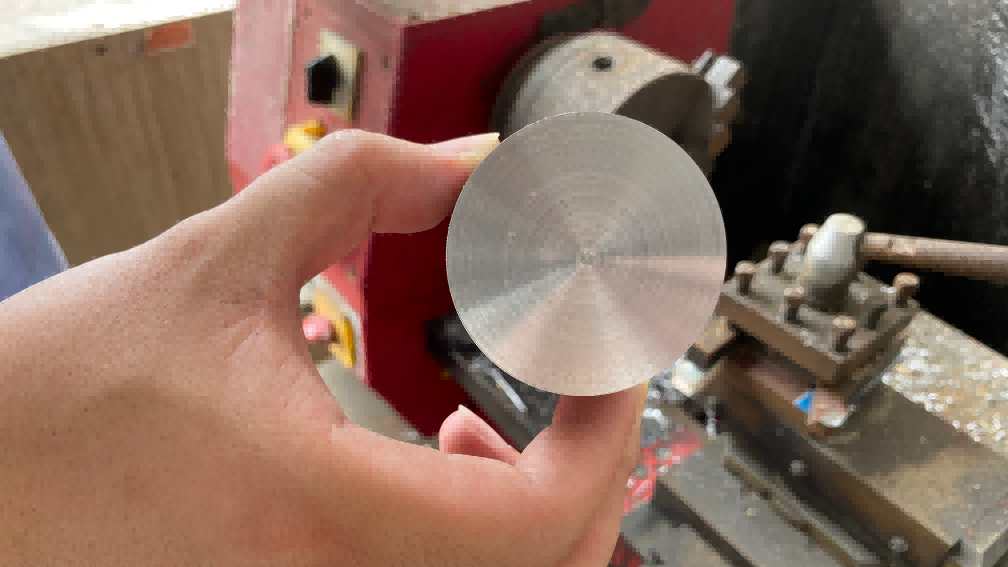

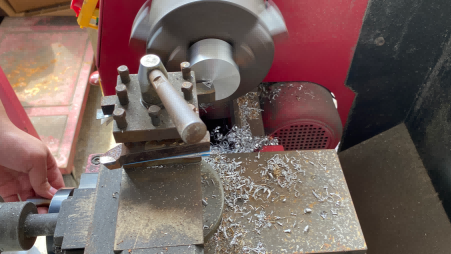

• Torneamento e fresagem são ideais para peças forjadasligas de alumínioCom maior dureza (séries 2xxx e 7xxx), proporciona superfícies uniformes com risco zero de incrustação abrasiva.

• O polimento excessivo é desnecessário. Superfícies excessivamente finas aceleram a oxidação e podem formar uma camada endurecida por trabalho excessivamente espessa, que prejudica a estabilidade à excitação. Uma superfície fosca uniforme obtida com abrasivo de grão 240 atende aos requisitos de rotina.análise espectroscópica.

3. Controle da oxidação e análise imediata

Por ser um metal com alta afinidade ao oxigênio, o alumínio forma uma película de óxido em nanoescala em superfícies recém-preparadas em questão de segundos no ar. Uma película de óxido mais espessa degrada a estabilidade da excitação e reduz a precisão de elementos leves como Si, Mg e Cu.

A análise deve ser concluída em até 30 segundos após a moagem, com um intervalo máximo permitido de 2 minutos.

• Nunca toque na superfície analítica com as mãos desprotegidas. Suor, gordura e sais contaminam a superfície e aceleram a oxidação. Se a limpeza for necessária, use apenas etanol anidro ou acetona e realize a excitação imediatamente após a secagem ao ar.

Amostras que escureceram ou perderam o brilho metálico após o armazenamento devem ser moídas novamente para remover toda a camada de óxido antes da análise.

4. Tratamento direcionado para tipos especiais de amostras

Chapas e perfis de alumínio revestidos

A camada de revestimento superficial é de alumínio de alta pureza com uma composição drasticamente diferente da liga base e deve ser completamente removida.

• Desbaste até uma profundidade superior à espessura do revestimento de um dos lados (normalmente 2% a 5% da espessura total da chapa). Realize o desbaste transversal para verificar a uniformidade da cor em toda a superfície de excitação, sem áreas residuais de alumínio puro.

Ligas de alumínio fundido

Estruturas fundidas geralmente apresentam porosidade, bolhas de ar, cavidades de contração e segregação intergranular; ligas com alto teor de silício também podem apresentar agregação primária de silício.

• Selecione áreas densas e sem defeitos para usinagem, evitando porosidade, inclusões de escória e outros defeitos de fundição.

Para amostras com segregação de composição evidente, realize pelo menos 3 a 5 testes de excitação em diferentes posições e calcule a média dos valores. Resultados obtidos em um único ponto não são representativos.

Ligas de alumínio forjado (chapas, barras, perfis)

• Remova completamente as camadas de óxido da superfície, películas de passivação, revestimentos e manchas de óleo antes de preparar a superfície analítica.

Recomenda-se que a superfície de excitação seja perpendicular à direção de laminação/extrusão para reduzir a influência da textura de deformação nos resultados.

5. Prevenção da Contaminação Cruzada

A superfície altamente ativa do alumínio novo é facilmente contaminada por metais estranhos, e a camada de contaminação é difícil de remover completamente.

• Lixas, ferramentas de corte, dispositivos de fixação e outras ferramentas de preparação devem ser dedicadas exclusivamente a amostras de alumínio. Não compartilhe ferramentas com aço, ligas de cobre ou outros metais para evitar a contaminação cruzada de Fe, Cu e outros elementos.

• Mantenha a área de preparação limpa para evitar que poeira metálica se deposite em superfícies de alumínio recém-pintadas.

6. Requisitos de tamanho e planicidade da amostra

A superfície analítica deve ser maior que o ponto de excitação do espectrômetro (geralmente ≥10 mm) para garantir a excitação completa dentro da área da amostra.

A superfície deve ser plana e sem deformações para garantir uma vedação hermética com o suporte de excitação e evitar vazamento de argônio.

A espessura recomendada da amostra é de ≥2 mm. Para amostras excessivamente finas, utilize um suporte de alumínio puro antes da análise.

A observância das especificações acima garante um desempenho de excitação confiável e uma análise composicional precisa para amostras de alumínio e ligas de alumínio emespectrometria de emissão ópticatestando.

Perguntas frequentes

P: Por que os pontos de excitação costumam ser instáveis ou anormais após a preparação de amostras espectroscópicas para ligas de alumínio com alto teor de silício (como A380 e ADC12)?

A: As ligas de alumínio com alto teor de silício, fundidas e moldadas sob pressão, contêm uma grande quantidade de fases de silício eutético (e silício primário em ligas hipereutéticas), o que leva a uma enorme disparidade de dureza entre as fases macia e dura. Se preparadas com rebolos a seco ou lixa:

• Arrancamento de fase de silícioPartículas de silício de alta dureza são facilmente arrancadas à força, deixando microcavidades na superfície que causam descargas de faísca irregulares durante a excitação.

• Incorporação abrasiva e espalhamento da matrizA matriz de alumínio, relativamente macia, sofre deformação plástica com facilidade, espalhando-se e cobrindo as fases de silício. Além disso, se forem utilizadas rodas ou lixas de carbeto de silício (SiC), as partículas abrasivas se incrustam facilmente na superfície. Isso não só prejudica a estabilidade da excitação, como também causa medições de silício (Si) falsamente elevadas.

Solução recomendadaPriorize máquinas de fresagem espectroscópica dedicadas e de alta velocidade para a preparação de amostras, a fim de garantir seções transversais limpas, planas e intactas das fases de silício. Evite defeitos de fundição, como bolhas e cavidades de contração, durante os testes, e realize de 3 a 5 testes de excitação em diferentes pontos da superfície da amostra para obter uma média dos resultados, minimizando os erros de medição causados pela segregação microestrutural.

Entre em contato conosco para mais informações ou esclarecimentos!

Tel.: +86-183-5283 6805

E-mail: sales@jinyibo.com

Site: www.jinyibo.com
