Soluções para Mitigação de Erros na Análise da Composição do Aço Inoxidável por Espectrômetro OES

Com a constante melhoria das exigências do mercado em relação à qualidade dos produtos, as empresas manufatureiras precisam urgentemente fortalecer seus sistemas internos de segurança.controle de qualidadesistemas. Noaço inoxidávelsetor de manufatura,espectrômetros de emissão óptica(Espectrômetros OES) substituíram gradualmente os métodos tradicionais de análise química e se tornaram o equipamento principal para inspeção de composição antes do forno e para produtos acabados, graças às suas vantagens técnicas, como alta precisão de detecção e ciclo de análise curto.

No entanto, diversos fatores durante o processo de detecção podem levar a desvios nos resultados das medições. Analisar sistematicamente as fontes de erro e implementar medidas de controle específicas é fundamental para garantir a precisão dos dados de detecção. O controle específico deve ser implementado considerando os seguintes aspectos:

1. Padronizar os procedimentos de amostragem e preparação de amostras

O método de amostragem e a qualidade do pré-tratamento da amostra afetam diretamente a precisão dos testes.

Amostragem para análise no lado do fornoO corte a quente deve ser usado para amostragem rápida. Se as amostras apresentarem defeitos de fundição, como trincas ou porosidade, elas devem ser descartadas e uma nova amostra deve ser coletada.

Tratamento de resfriamento rápidoAmostras quentes devem ser resfriadas rapidamente em água corrente para promover a formação das fases martensítica e austenítica, melhorando assim a precisão da determinação do teor de carbono.

Amostras de aço inoxidável com alto teor de carbonoApós o corte, as amostras devem ser resfriadas lentamente para evitar rachaduras causadas por tensões internas excessivas.

amostras de ferro fundido e ferro fundido nodularGarantir a formação completa da estrutura branca; a temperatura de amostragem, a taxa de resfriamento e o tempo de desmoldagem devem estar em estrita conformidade com as normas pertinentes.

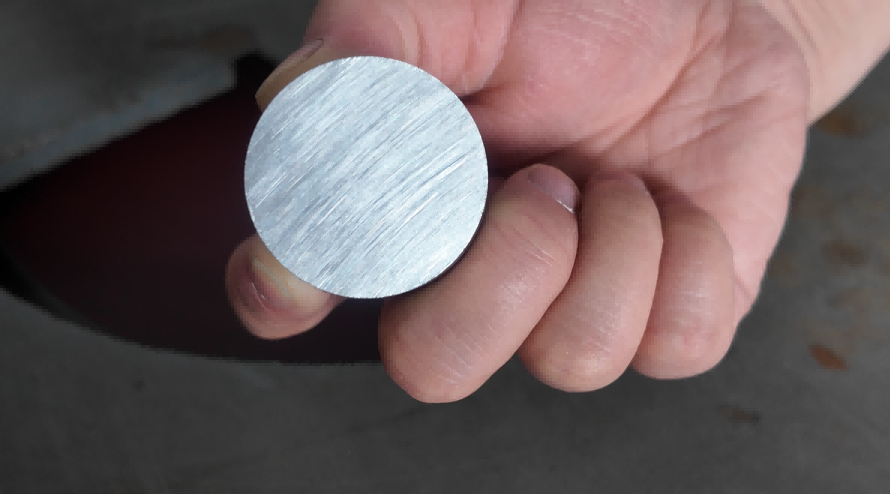

Retificação de superfícieSelecione as ferramentas de retificação apropriadas com base nas características do material para remover completamente as camadas de óxido da superfície, garantindo uma superfície de excitação plana e limpa para maior precisão do teste.

2. Aprimoramento da Competência Profissional do Pessoal Operacional

O pessoal de testes é o elemento central docontrole de qualidadeO sistema, bem como a competência profissional e as habilidades operacionais dos operadores, determinam diretamente a confiabilidade dos resultados dos testes. As empresas devem garantir que seus funcionários possuam as seguintes capacidades:

Conhecimento profundo das propriedades do material testado e dos princípios dos métodos analíticos correspondentes.

Proficiência em procedimentos de operação de equipamentos e resolução de problemas em situações anormais.

Possuir um sólido conhecimento de controle de qualidade para implementar uma gestão e um controle eficazes em todas as etapas do processo de teste.

Perguntas frequentes

De que forma a retificação inadequada ou a contaminação cruzada de abrasivos durante a preparação da superfície de excitação afetarão os resultados dos testes de um espectrômetro de emissão óptica (OES)?

A: A preparação da superfície da amostra é uma das principais fontes de erros emAnálise OES, contribuindo tanto para erros aleatórios quanto para desvios sistemáticos. Operações incorretas podem causar leituras de elementos falsamente elevadas, baixa repetibilidade e distorção de dados.

Contaminação por partículas abrasivas incorporadas

A pressão de moagem incorpora mecanicamente partículas abrasivas na camada superficial da amostra, que não podem ser removidas por sopro ou limpeza. Lixa à base de alumina. causará leituras falsamente elevadas de alumínio (Al); lixa de carbeto de silício (componente principal SiC) leva a valores falsamente elevados de silício (Si) e carbono (C). Portanto, lixas e rebolos específicos devem ser usados para diferentes materiais de amostra para evitar contaminação cruzada.

Danos térmicos causados pelo superaquecimento durante a moagem.

A alimentação excessiva do material durante a moagem ou o resfriamento insuficiente causam oxidação localizada em alta temperatura na superfície da amostra. A película de óxido resultante dificulta a vaporização uniforme do metal base sob excitação por faísca. A temperatura elevada também modifica a estrutura metalográfica próxima à superfície e introduz efeitos de matriz de transformação de fase.

Defeitos morfológicos e falha de selagem

Irregularidades ou rebarbas na superfície impedem o contato firme entre a amostra e o anel de vedação do suporte de excitação. A entrada de ar na câmara de excitação permite que o oxigênio e o nitrogênio atmosféricos absorvam fortemente as linhas espectrais do ultravioleta distante (C, P, S, N). Isso também desencadeia a dispersão da faísca (arco rastejante), degradando significativamente a precisão e a repetibilidade da medição.
