Equipamento de extração de limpeza de componentes confiáveis
De facil operação
Ambiente de extração controlada (gabinete de fluxo laminar)
Recursos de configuração programáveis
Menos erros humanos envolvidos
Sem risco de contaminação cruzada ambiental
Risco reduzido de contaminação do operador
Ajuste seu espaço disponível e tamanho dos componentes

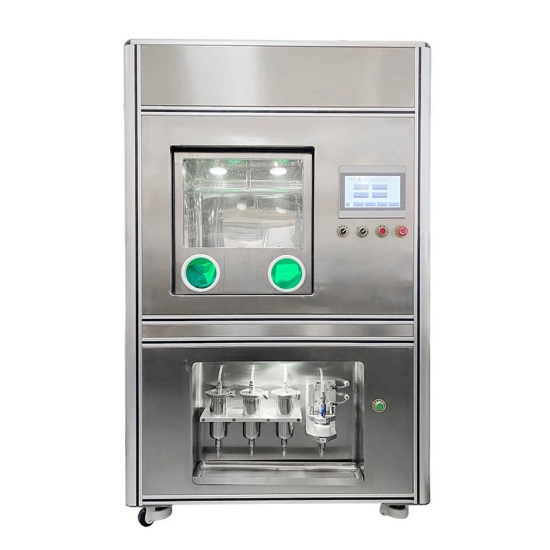

CC767 Gabinete de Limpeza de Componentes
Extração de limpeza de componentes precisa, confiável e repetível
|
Resumo
O equipamento adota um sistema de controle de tela sensível ao toque especial e software profissional de medição e controle para exibir o status de trabalho do equipamento em tempo real. A pressão e o fluxo de limpeza são ajustáveis. Com diferentes bicos de limpeza, pode limpar de forma rápida e conveniente os canais da cavidade, orifícios cegos e toda a superfície das peças. Amplamente utilizado na inspeção de limpeza de várias autopeças. Atenda a ISO16232-2007, VDA19, GB/T3821-2005 e outros padrões internacionais e domésticos, e atenda aos padrões de teste de limpeza das principais fábricas de automóveis, como Volkswagen, GM, Ford, etc.
Formulários
Os gabinetes de limpeza de componentes CC767 são amplamente utilizados para extração de partículas e preparação de amostras ao testar a limpeza da superfície de várias peças automotivas. Por exemplo: bloco do motor, cabeçote, engrenagem, virabrequim, biela, árvore de cames, válvula, pistão, balancim, pino do eixo de transmissão, bomba de óleo, bomba de água, turbocompressor, circuito de óleo da tubulação e outras peças e limpeza de montagem.
Características
Área e função de limpeza a jato de pressão
A câmara de limpeza da máquina de extração de limpeza é feita de aço inoxidável 304 perfeitamente processado e moldado e polido para tornar a superfície interna da superfície do espelho 8K para garantir que as partículas limpas sejam coletadas na membrana do filtro. A limpeza a jato de pressão usa uma pistola de pulverização de limpeza de pressão. Controle manualmente a pistola de pulverização para lavar a superfície da peça.
Dentro da câmara de limpeza.
Suporte da peça de trabalho e pistola de pulverização.
Filtragem online e preparação de amostras
O agente de limpeza após a limpeza das peças passa pelo filtro on-line, que pode realizar limpeza e filtragem automáticas síncronas de amostras e coletar oportunamente as partículas contaminantes na superfície das peças na solução de limpeza para a superfície da membrana do filtro de detecção. O equipamento é equipado com um dispositivo de coleta de filtração de partículas de três estágios de uma chave como padrão, e membranas de filtro de três estágios com diferentes tamanhos de poros podem ser selecionadas ao mesmo tempo de acordo com as necessidades, de modo a coletar partículas de acordo com a partícula faixa de tamanho, de modo que as partículas sejam distribuídas de forma mais uniforme em cada membrana de filtro. Realize com precisão a análise de imagem do tamanho de partícula, conveniente para medição de tamanho de partículas grandes e pequenas e análise estatística do número de partículas de diferentes graus;
Dispositivo de limpeza autolimpante de 360 graus
Esta máquina de extração de limpeza está equipada com um bico de limpeza rotativo de 360 graus sem becos sem saída; antes de limpar e extrair o produto, o valor em branco do equipamento precisa ser testado. Somente após a qualificação do valor em branco do equipamento, ele pode ser usado para testar os indicadores de limpeza da superfície das peças. O equipamento está testando a limpeza das peças. Antes da temperatura, use agente de limpeza de alta pressão e fluxo grande para pulverizar spray sem ângulo morto de 360 graus na parede da câmara de limpeza, para que o grau de autolimpeza do equipamento de limpeza atenda aos padrões relacionados, ou seja, o o índice de valor em branco atende ao padrão VDA19 ou ISO16232-3 e o valor em branco ≤0,3mg/10um.
Dispositivo de circulação do filtro de vários estágios e função do agente de limpeza
O equipamento usa um fluido de limpeza especial para limpeza. O fluido de limpeza é o carreador utilizado para extrair os poluentes particulados do equipamento. O próprio fluido de limpeza não deve conter poluentes que afetem os dados do resultado do teste. A fim de garantir a limpeza do próprio agente de limpeza, o equipamento está equipado com três níveis de precisão no dispositivo de filtro em série, o agente de limpeza passa por um dispositivo de filtro em série de três estágios, o primeiro estágio usa tamanho de poro de 1 μm, o segundo estágio usa tamanho de poro de 0,45μm; o terceiro estágio usa elementos filtrantes multiestágio de 0,2μm com tamanho de poro igual ao filtro, depois que o elemento filtrante multiestágio é filtrado, a limpeza é garantida O líquido é limpo antes da limpeza das peças.
Adicionar agente de limpeza/substituir agente de limpeza
O equipamento é carregado com capacidade de 25L por vez; o fluido de limpeza correspondente é adicionado automaticamente ao equipamento através da porta de enchimento. O usuário pode escolher a quantidade de adição de acordo com as necessidades de limpeza e teste. Quando o fluido de limpeza precisar ser substituído, selecione o botão de controle correspondente para abrir a porta de descarga do fluido de limpeza. O líquido residual é descarregado automaticamente.
Sistema de controle homem-máquina inteligente
O sistema de controle homem-máquina inteligente é desenvolvido pela tela de toque colorida de dez polegadas da Siemens alemã e controlador de programação PLC. A interface de operação do software de controle da máquina de limpeza e extração é simples, intuitiva, conveniente e rápida. Pode ser configurado e ajustado rapidamente de acordo com os requisitos e parâmetros de limpeza. Operação de um botão, cada parâmetro pode ser exibido em tempo real na mesma interface através do menu. Para evitar que os parâmetros relacionados predefinidos da máquina de limpeza e extração sejam alterados ou operados incorretamente por muitos profissionais, o software possui proteção de autoridade para cada ajuste de parâmetro e pode realizar armazenamento multiparâmetro e multiprograma e pode rapidamente chame o programa correspondente para diferentes produtos.
Ao limpar, você pode consultar diferentes padrões de teste de limpeza e usar o programa de estilo de menu para ajustar o tempo de limpeza, a pressão de pulverização de limpeza, o tempo de limpeza, o fluxo de pulverização e outros parâmetros correspondentes. De acordo com a limpeza do produto, o procedimento de extração é detectado e o processo de limpeza é controlado automaticamente para atender a diferentes requisitos. Limpeza e extração do produto
Iluminação auxiliar
Iluminação auxiliar LED à prova d'água e à prova de explosão de nível industrial, economia de energia, proteção ambiental, seguro e confiável, grau de proteção IP67.
Parâmetro
|
Itens |
Índice |
|
Tamanho da câmara de limpeza de pressão |
700*600*700mm (1600*1400*1600 opcional, 2000*1600*2000 opcional) |
|
Tanque de limpeza ultrassônico (opcional) |
700*600*200mm |
|
Capacidade do tanque |
25L |
|
Tela de toque colorida |
Ecrã táctil a cores ultra-full de 10 polegadas da SIEMENS alemã |
|
Filtração de circulação de três estágios |
Filtração de circulação de três estágios de 1,0um, 0,45um, 0,2um |
|
Membrana de três estágios |
Fixação automática com um clique, especificações Ø47mm, Ø50mm, personalizado de acordo com os requisitos do cliente |
|
Porta auto-elevatória |
Elevação de velocidade auto-constante com um clique |
|
Bomba especial de alta limpeza |
Adota bomba especial de alta limpeza |
|
Material da câmara de limpeza |
8K espelho 304 aço inoxidável |
|
Controlador programável |
Controlador programável digital alemão SIEMENS |
|
Pistola de água de limpeza inoxidável completa |
Full custom inox, com bico cilíndrico |
|
Limpando a tubulação de coleta |
Pipeline adota tubo de formação única SUS304 polido interno e externo de grau alimentício |
|
Função principal |
|
|
Auto-limpeza da parede interna |
Pulverização automática e limpeza automática da parede interna |
|
Modo de limpeza do tempo da peça de trabalho |
O tempo de limpeza pode ser definido arbitrariamente |
|
Modo de limpeza de fluxo constante da peça de trabalho |
Taxa de fluxo: 0~8 L/min pode ser definido arbitrariamente, taxa de erro ≤5% |
|
Modo de limpeza manual |
Alterne entre a limpeza manual e a limpeza automática à vontade |
|
Ajuste de pressão da pistola de pulverização |
A pressão de pulverização 0-0.6Mpa pode ser definida arbitrariamente na pressão de lavagem |
|
Exibição em tempo real do nível do líquido |
Exibição em tempo real do nível de líquido na tela de exibição |
|
Iluminação da sala de limpeza |
Iluminação LED à prova d'água IP6 |
|
Calibração de fluxo |
Definir permissões para calibração de fluxo |
|
Suporte de membrana automática |
Abertura e fechamento com um clique, altamente automatizado |
|
Enchimento/drenagem |
Controle de programa automático, controle de tela sensível ao toque |
|
Autolimpeza da tubulação |
Através do controle do programa, auto-limpeza e drenagem |
|
Parâmetros gerais |
|
|
Padrões |
Normas ISO16232/VDA19/ISO18413 etc. |
|
Valor em branco do sistema |
Atenda ao padrão ISO16232-3, grau de autolimpeza ≤0,3mg/10um |
|
Faixa de fluxo |
1,0L/min-8,0L/min, precisão de 5% |
|
Faixa de configuração de tempo |
0-9999 S |
|
Agente de limpeza aplicável |
AP760, solvente D60 com ponto de fulgor ≧62℃ |
|
Precisão da filtragem do fluido de limpeza |
0,2um |
|
Membrana de teste aplicável |
Ø47mm (preparação de amostra de preparação de amostra de membrana de filtro de série de três estágios opcional) |
|
Precisão do filtro de ar |
Conheça o padrão ISO14644-123 Classe 5, alcance 0,3 μm. |
|
Pressão no trabalho |
>0,4Mpa |
|
Ferramental de fixação da membrana do filtro |
Três membranas de filtro com diferentes diâmetros de poros podem ser colocadas ao mesmo tempo para realizar a preparação da amostra da membrana de filtro da série de três estágios |
|
Sistema de filtragem a vácuo |
Pressão de sucção a vácuo:-(0,3 ~ 0,6) Mpa |
|
Poder |
220V/50Hz |
Lista de suprimentos
|
Não. |
Item |
Especificações |
QUANTIDADE |
Unidade |
Observações |
|
1 |
Armários de limpeza |
CC767 Gabinete de Limpeza de Componentes |
1 |
Definir |
Incluir na cotação. |
|
2 |
Pistola de limpeza |
|
1 |
PCs |
|
|
3 |
Vidro de medição |
|
1 |
PCs |
|
|
4 |
Filtro de precisão de armários de limpeza |
0,22um/0,45um/1um, 156mm |
6 |
PCs |
|
|
5 |
Membrana de filtro de alta precisão |
5um, 10um, 20um |
1 |
Caixa |
|
|
6 |
pinças planas de aço inoxidável |
|
1 |
PCs |
|
|
7 |
Tubulação de ar dos armários de limpeza |
|
1 |
PCs |
|
|
8 |
Prateleira de grade de armários de limpeza |
|
1 |
PCs |
|
|
9 |
Chave do dispositivo |
|
1 |
PCs |
|
|
10 |
Cabo de energia |
|
1 |
PCs |
|
|
11 |
Documentos (Manual, CQ) |
|
1 |
Definir |
|
|
12 |
Balança analítica eletrônica |
|
1 |
Definir |
Opcional, não inclui na cotação. |
|
13 |
Forno de secagem elétrico |
|
1 |
Definir |
|
|
14 |
Agente de limpeza de armários de limpeza |
D60 25L/ Balde |
1 |
Balde |
|
|
15 |
Secador de vidraria de laboratório |
|
1 |
PCs |
|
|
16 |
Caixa de preservação de membrana |
|
1 |
PCs |
|
|
17 |
Anel de vedação da braçadeira de membrana |
|
1 |
PCs |
|
|
18 |
dessecador de vidro |
|
1 |
PCs |
