De acordo com VDA19.1, ISO16232 e padrão interno.
Sem restrição de peso do produto, com peso máximo de 200 kg.
A descarga de 360 graus garante que nenhum contaminante permaneça em nenhum canto.
Sem restrições quanto ao tamanho do produto e fácil de operar.
Faixa de vazão amplamente ajustável.
Fornecer serviços personalizados para atender a todos os requisitos de testes.
Resumo
O gabinete de limpeza de componentes CC-IR usado para limpeza e extração de partículas de componentes integra limpeza por pulverização, ultrassom, lavagem por perfusão, autolimpeza por pulverização de parede lateral, preparação de amostra de membrana (extração de partículas), filtragem on-line e recuperação de agentes de limpeza e filtragem fina circulante em um só.
O gabinete de limpeza de componentes CC-IR é equipado com muitas outras funções, incluindo exibição em tempo real do status de funcionamento do equipamento, espaço operacional independente com um sistema de fluxo laminar de ar integrado e coleta automática de amostras de membrana de filtro.
O sistema de extração úmida, o método de extração mais comumente usado, cobre uma grande parte dos requisitos para extração de partículas de componentes.
Aplicativo
O advento do método de enxágue interno resolveu o problema da limpeza de peças com estruturas internas. Ele pode ser usado especificamente para limpar as superfícies internas das peças testadas e apresenta uma gama mais ampla de aplicações, maior custo-benefício e resultados de extração mais objetivos.
É aplicado principalmente na indústria médica e de saúde, na indústria de manufatura de precisão e eletrônica, na indústria de alimentos e bebidas, na indústria biofarmacêutica, bem como na indústria automotiva e de máquinas.
Características
Purificação de ar laminar
O equipamento integra um dispositivo de suprimento de ar com função de filtragem por circulação de ar. Crie um espaço limpo com classe 1000 ou 100 na área de trabalho de limpeza (com um nível de ar padrão de laboratório de milhões), proporcionando um bom ambiente operacional de limpeza para testes de limpeza de componentes e reduzindo o impacto do ambiente externo nos resultados dos testes.
Spray de quatro paredes autolimpante
A área superior da câmara de limpeza de pressão do equipamento é equipada com vários bicos de grande angular, que podem limpar automaticamente as quatro paredes do tanque de limpeza de pressão e se preparar para o experimento no estágio inicial.
Lavagem interna
O equipamento reserva portas de acesso à tubulação para lavagem de componentes por perfusão.
A porta de retorno do líquido de perfusão é colocada dentro da câmara do equipamento, em vez de ser conectada diretamente à preparação da amostra da membrana do filtro, o que evita o vácuo na câmara causado pela conexão direta da entrada e saída do líquido à preparação da amostra da membrana do filtro, bem como a resistência ao fluxo causada por problemas com o tamanho dos poros da membrana do filtro, evitando assim a coleta incompleta de partículas.
Exemplo de limpeza no processo de lavagem e limpeza
Descarga de pressão/vazão
Os componentes são inspecionados com uma pistola de pulverização ajustada a uma determinada pressão, vazão e ângulo, e, em seguida, as partículas residuais são extraídas e coletadas. A pressão de limpeza por pulverização (padrão nacional) ou a vazão (padrão europeu) podem ser ajustadas, e a operação pode ser realizada de forma quantitativa ou cronometrada com uma vazão definida. Os requisitos específicos são baseados nas especificações de operação de limpeza dos diferentes componentes.
Dispositivo de preparação de amostras de membrana de filtro
Após a limpeza dos componentes, os agentes de limpeza podem ser filtrados e reciclados de forma sincronizada e automática por meio de um filtro on-line, coletando oportunamente a contaminação por partículas na superfície dos componentes nos agentes de limpeza para a superfície da membrana do filtro de detecção. Não há necessidade de operação manual para filtrar os agentes de limpeza.
Configurações de parâmetros de limpeza

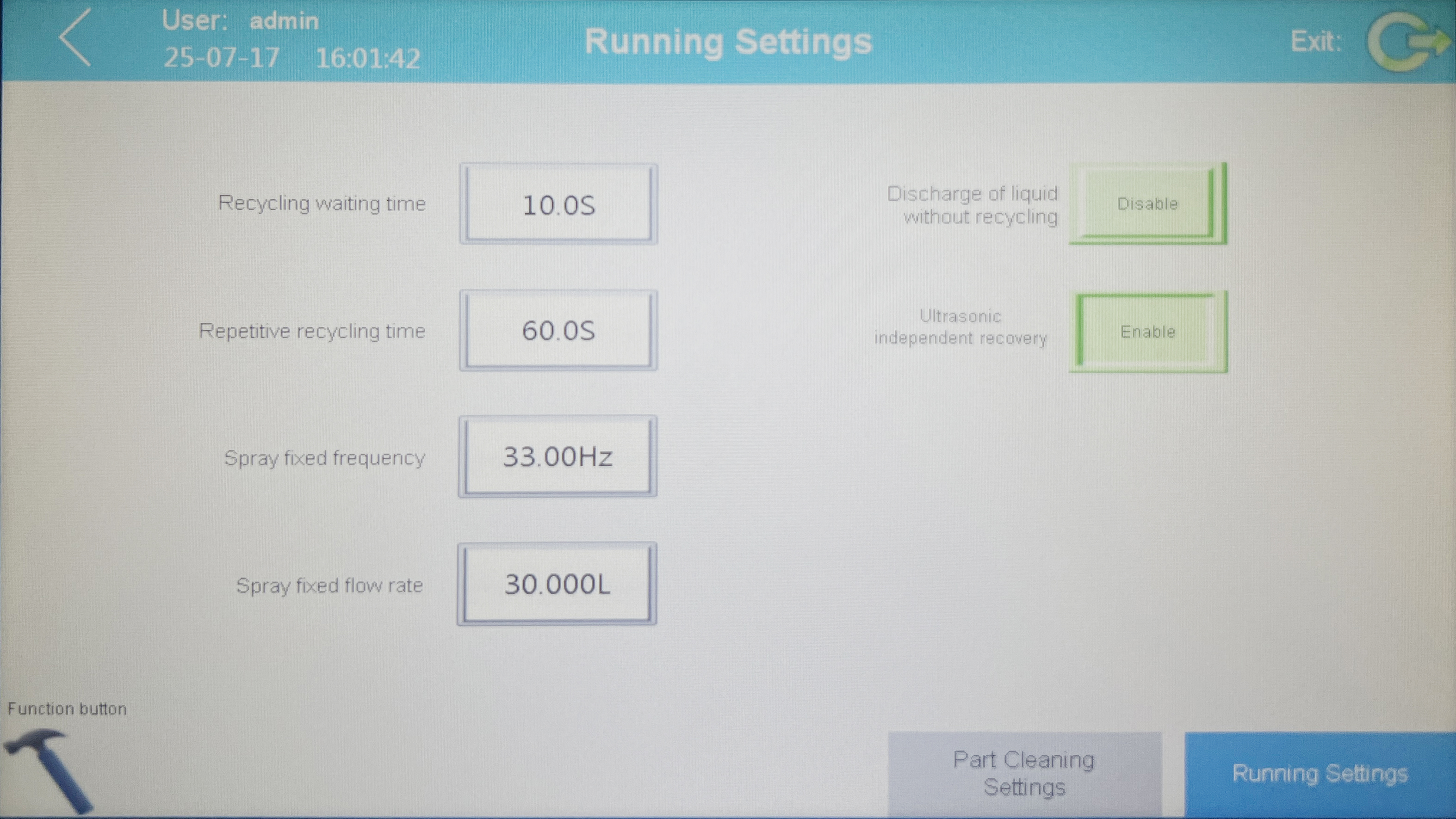

Os parâmetros de limpeza de armazenamento de pressão de limpeza, parâmetros de fluxo, configurações de taxa de fluxo, tempo de limpeza e modo de limpeza podem ser ajustados de acordo com diferentes padrões de detecção de limpeza.
Sistema de filtragem de líquidos

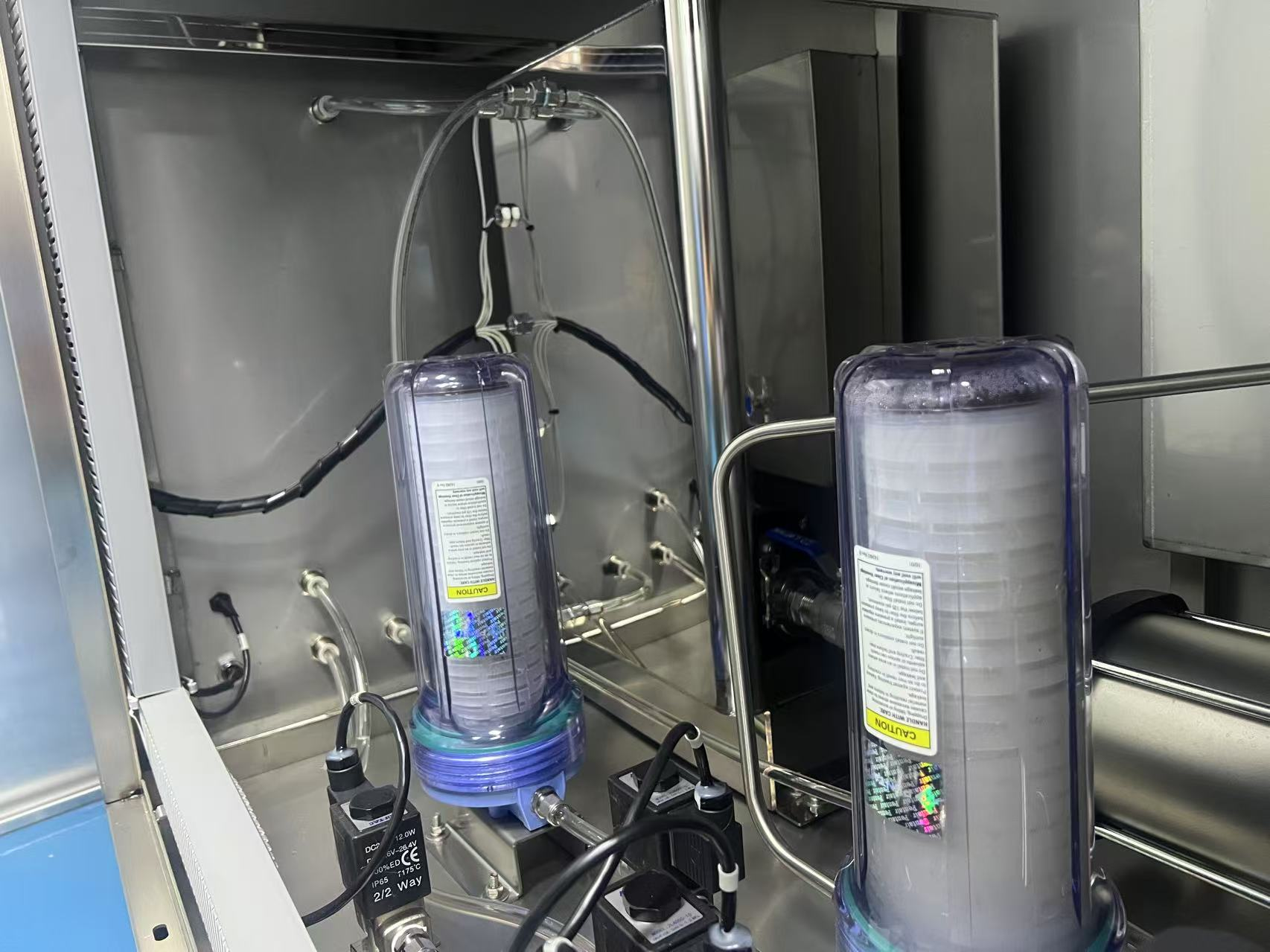

Instale dois filtros de líquido dentro do equipamento e o agente de limpeza será descarregado do tanque de armazenamento por meio de uma bomba pressurizada. Ele passa por um elemento filtrante de precisão de 0,2 mícron para garantir que o líquido utilizado na limpeza dos componentes esteja limpo. Antes de retornar o agente de limpeza ao tanque de armazenamento através da preparação da amostra por membrana, ele é filtrado em 1,0 µm para garantir que o líquido no tanque de armazenamento esteja limpo.
Adicionar/substituir agente de limpeza e função de alarme
O tanque de armazenamento de líquidos do equipamento tem capacidade para 50 litros; os agentes de limpeza correspondentes são adicionados automaticamente ao interior do dispositivo através da porta de distribuição. Os usuários podem escolher a quantidade a ser adicionada de acordo com suas necessidades de limpeza e teste. Quando os agentes de limpeza precisarem ser substituídos, selecione o botão de controle correspondente, abra a porta de descarga de agentes de limpeza e o dispositivo descarregará automaticamente os agentes de limpeza usados.
E há uma função interna de configuração do ciclo de substituição de consumíveis, que define lembretes de ciclo com base nas necessidades específicas do usuário para substituição de consumíveis.
Prompt de status de trabalho

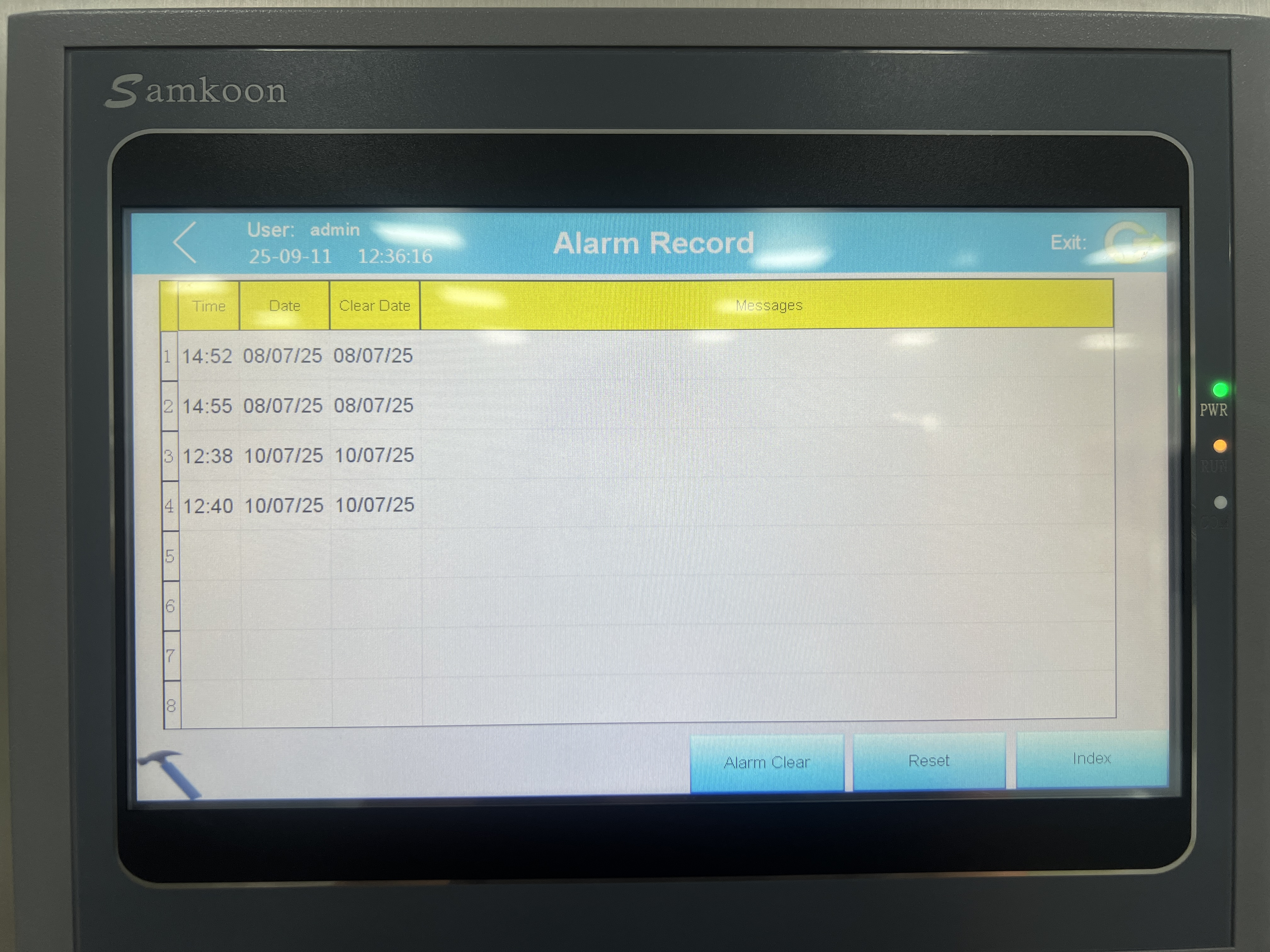

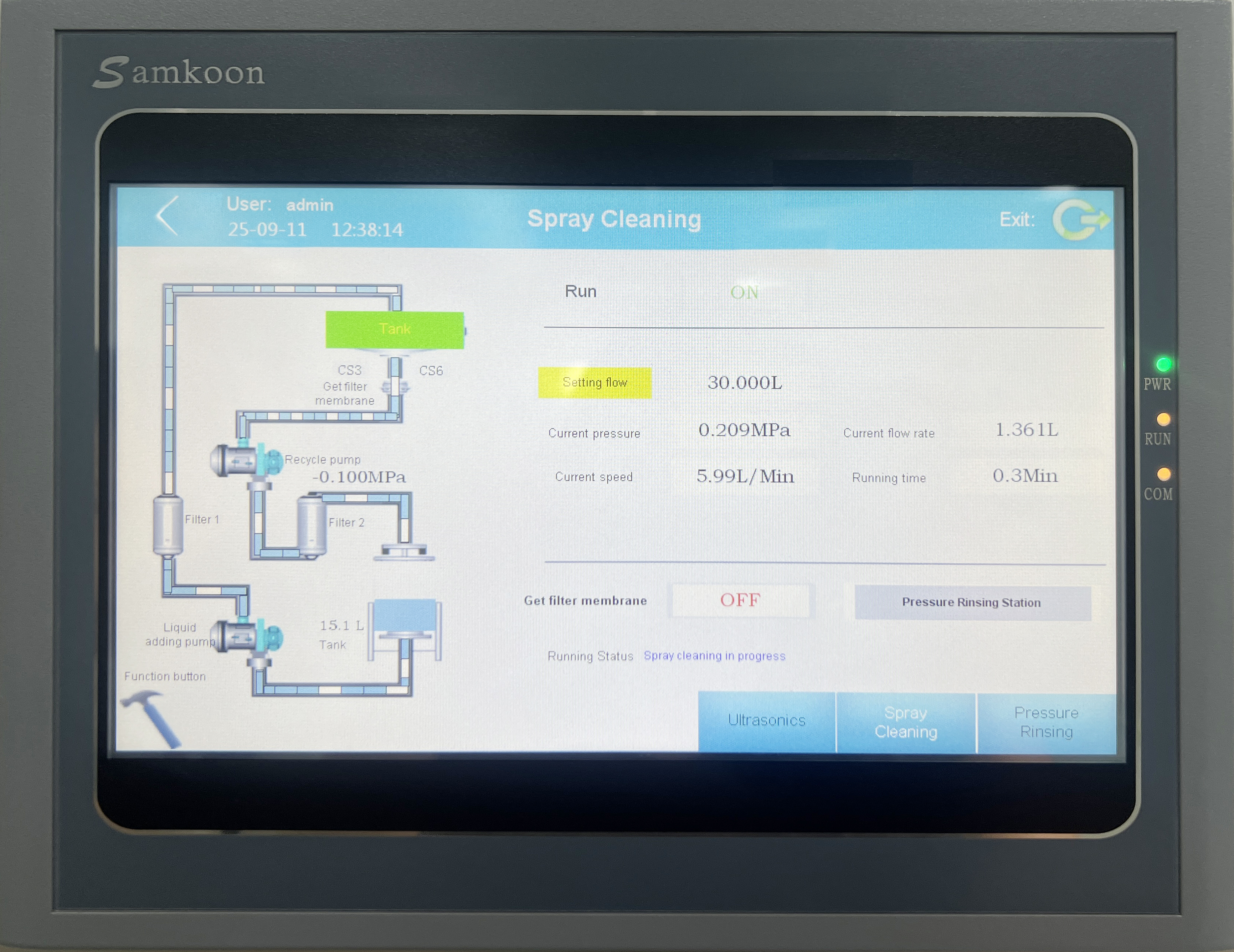

Exibição em tempo real do status de trabalho atual, vazão atual, quantidade total de agentes de limpeza, modo de limpeza e outras informações. Monitoramento em tempo real do status de trabalho. Ao encontrar um erro, o dispositivo para de funcionar automaticamente e envia um aviso de alarme, exibe informações sobre o erro atual e fornece métodos de ajuda para solucionar problemas.
Agentes de limpeza de filtragem fina
O equipamento utiliza agentes de limpeza específicos para limpeza, que são o transportador utilizado para extrair a contaminação por partículas do equipamento. Os agentes de limpeza em si não devem conter contaminantes que afetem os resultados da detecção. O equipamento integra uma função automática de filtragem de precisão para garantir que os agentes de limpeza estejam limpos antes da limpeza dos componentes. A limpeza dos agentes de limpeza pode ser verificada através do dispositivo de filtragem terminal.
Iluminação auxiliar
A iluminação auxiliar LED à prova de explosão de nível industrial economiza energia, é ecologicamente correta, segura e confiável, com um nível de proteção IP67.
De acordo com VDA19.1, ISO16232 e padrão interno.
Otimizações técnicas e ergonômicas e segurança significativa.
Sistema automático de extração de limpeza.
Câmara de operação classe 100.
As opções de extração incluem enxágue sob pressão, ultrassom, enxágue com agitação, enxágue interno e sopro de ar.
Personalização disponível.
De acordo com VDA19.1, ISO16232 e padrão interno.
Otimizações técnicas e ergonômicas e segurança significativa.
Sistema automático de extração de limpeza.
Câmara de operação classe 100.
As opções de extração incluem enxágue sob pressão, ultrassom, enxágue com agitação, enxágue interno e sopro de ar.
Personalização disponível.
De acordo com VDA19.1, ISO16232 e padrão interno.
Otimizações técnicas e ergonômicas e segurança significativa.
Sistema automático de extração de limpeza.
Câmara de operação classe 100.
As opções de extração incluem enxágue sob pressão, ultrassom, enxágue com agitação, enxágue interno e sopro de ar.
Personalização disponível.
