De acordo com VDA19.1, ISO16232 e padrão interno.
Otimizações técnicas e ergonômicas e segurança significativa.
Sistema automático de extração de limpeza.
Câmara de operação classe 100.
As opções de extração incluem enxágue sob pressão, ultrassom, enxágue com agitação, enxágue interno e sopro de ar.
Personalização disponível.
Resumo

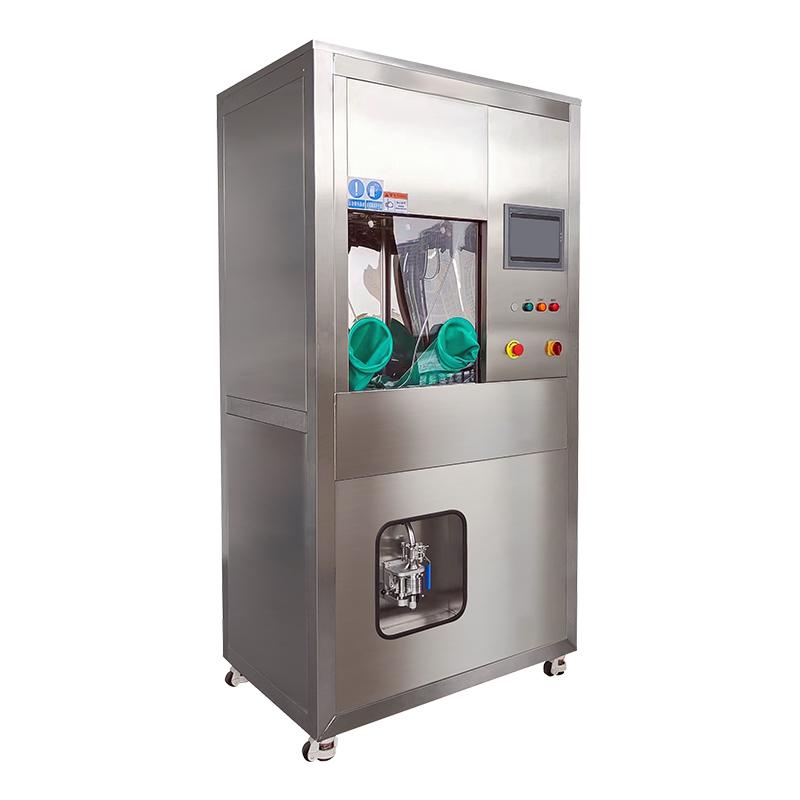

O gabinete de limpeza de componentes CCS usado para limpeza e extração de partículas de componentes integra enxágue de pressão, ultrassom, enxágue interno, enxágue por agitação, sopro de ar, preparação de amostra de membrana (extração de partículas), filtragem on-line e recuperação de agentes de limpeza e filtragem fina circulante em um só.
O gabinete de limpeza de componentes CCS é equipado com muitas outras funções, incluindo exibição em tempo real do status de funcionamento do equipamento, espaço operacional independente com um sistema de fluxo laminar de ar integrado e coleta automática de amostras de membrana de filtro.
Aplicativo
Os Gabinetes de Limpeza de Componentes CCS são amplamente utilizados para extração de partículas e preparação de amostras na inspeção técnica de limpeza de diversos componentes automotivos. Por exemplo: bloco do motor, cabeçote, engrenagem, virabrequim, biela, eixo de comando de válvulas, válvula, pistão, balancim, pino do eixo de transmissão, bomba de óleo, bomba d'água, turbocompressor, circuito de óleo da tubulação e outros testes de limpeza de peças e conjuntos.
Características

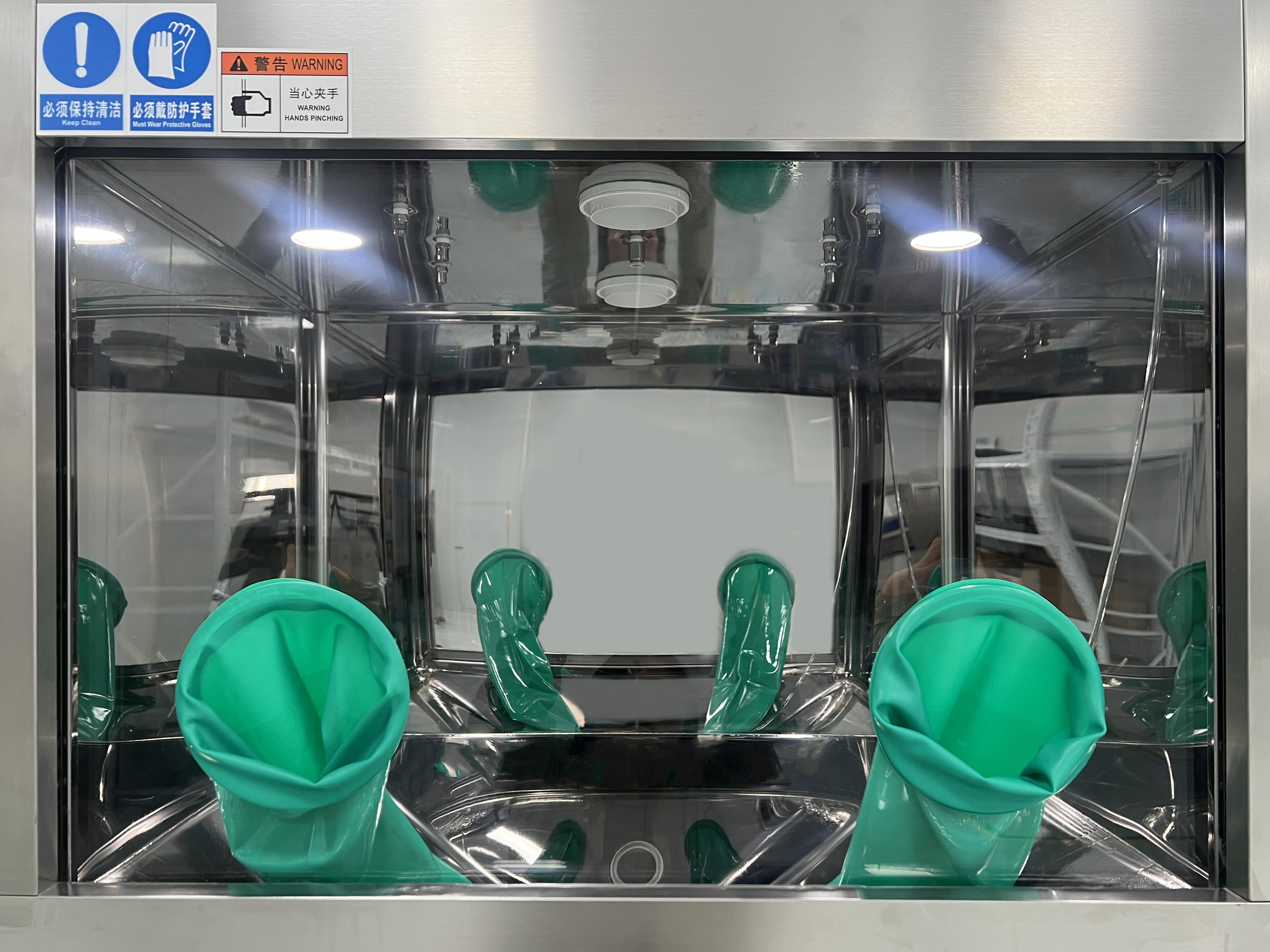

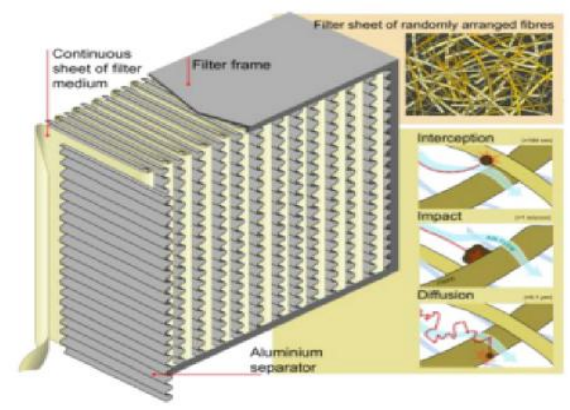

Purificação de ar laminar
O equipamento integra um dispositivo de suprimento de ar com função de filtragem por circulação de ar. Crie um espaço limpo com classe 1000 ou 100 na área de trabalho de limpeza (com um nível de ar padrão de laboratório de milhões), proporcionando um bom ambiente operacional de limpeza para testes de limpeza de componentes e reduzindo o impacto do ambiente externo nos resultados dos testes.

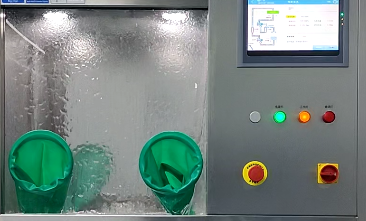

Spray de quatro paredes autolimpante
A área superior da câmara de limpeza de pressão do equipamento é equipada com vários bicos de grande angular, que podem limpar automaticamente as quatro paredes do tanque de limpeza de pressão e se preparar para o experimento no estágio inicial.

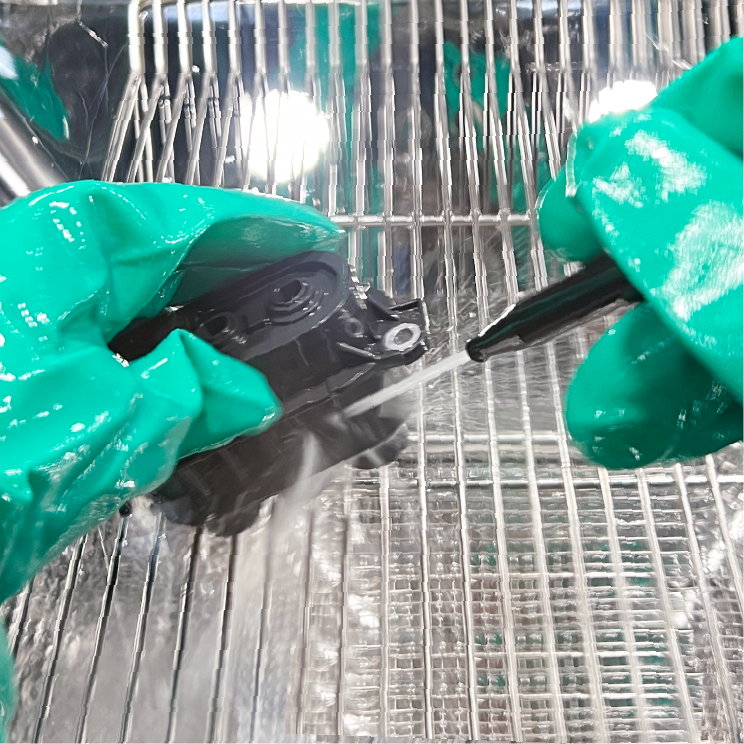

Descarga de pressão/vazão
Os componentes são inspecionados com uma pistola de pulverização ajustada a uma determinada pressão, vazão e ângulo, e, em seguida, as partículas residuais são extraídas e coletadas. A pressão de limpeza por pulverização (padrão nacional) ou a vazão (padrão europeu) podem ser ajustadas, e a operação pode ser realizada de forma quantitativa ou cronometrada com uma vazão definida. Os requisitos específicos são baseados nas especificações de operação de limpeza dos diferentes componentes.

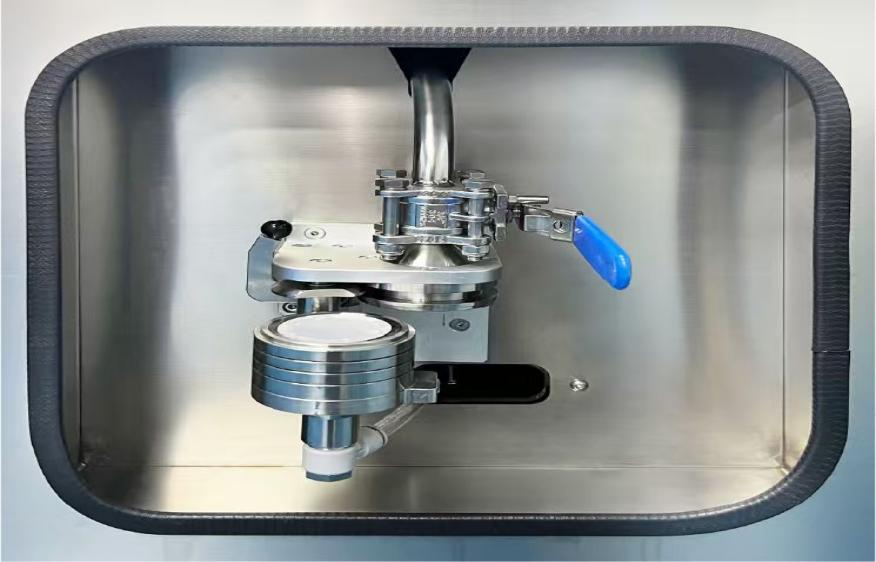

Dispositivo de preparação de amostras de membrana de filtro
Após a limpeza dos componentes, os agentes de limpeza podem ser filtrados e reciclados de forma sincronizada e automática por meio de um filtro on-line, coletando oportunamente a contaminação por partículas na superfície dos componentes nos agentes de limpeza para a superfície da membrana do filtro de detecção. Não há necessidade de operação manual para filtrar os agentes de limpeza.

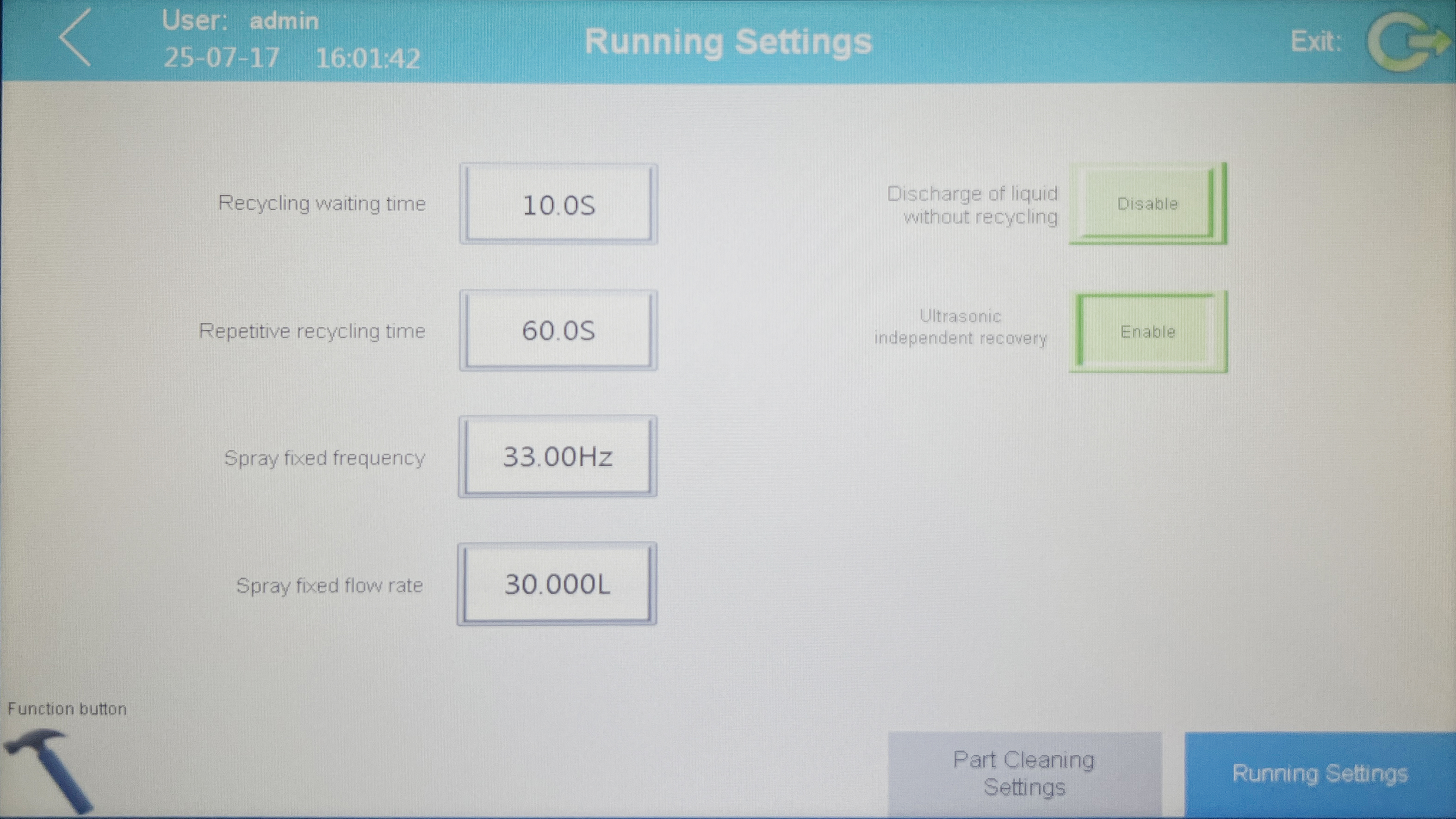

Configurações de parâmetros de limpeza
Os parâmetros de limpeza de armazenamento de pressão de limpeza, parâmetros de fluxo, configurações de taxa de fluxo, tempo de limpeza e modo de limpeza podem ser ajustados de acordo com diferentes padrões de detecção de limpeza.

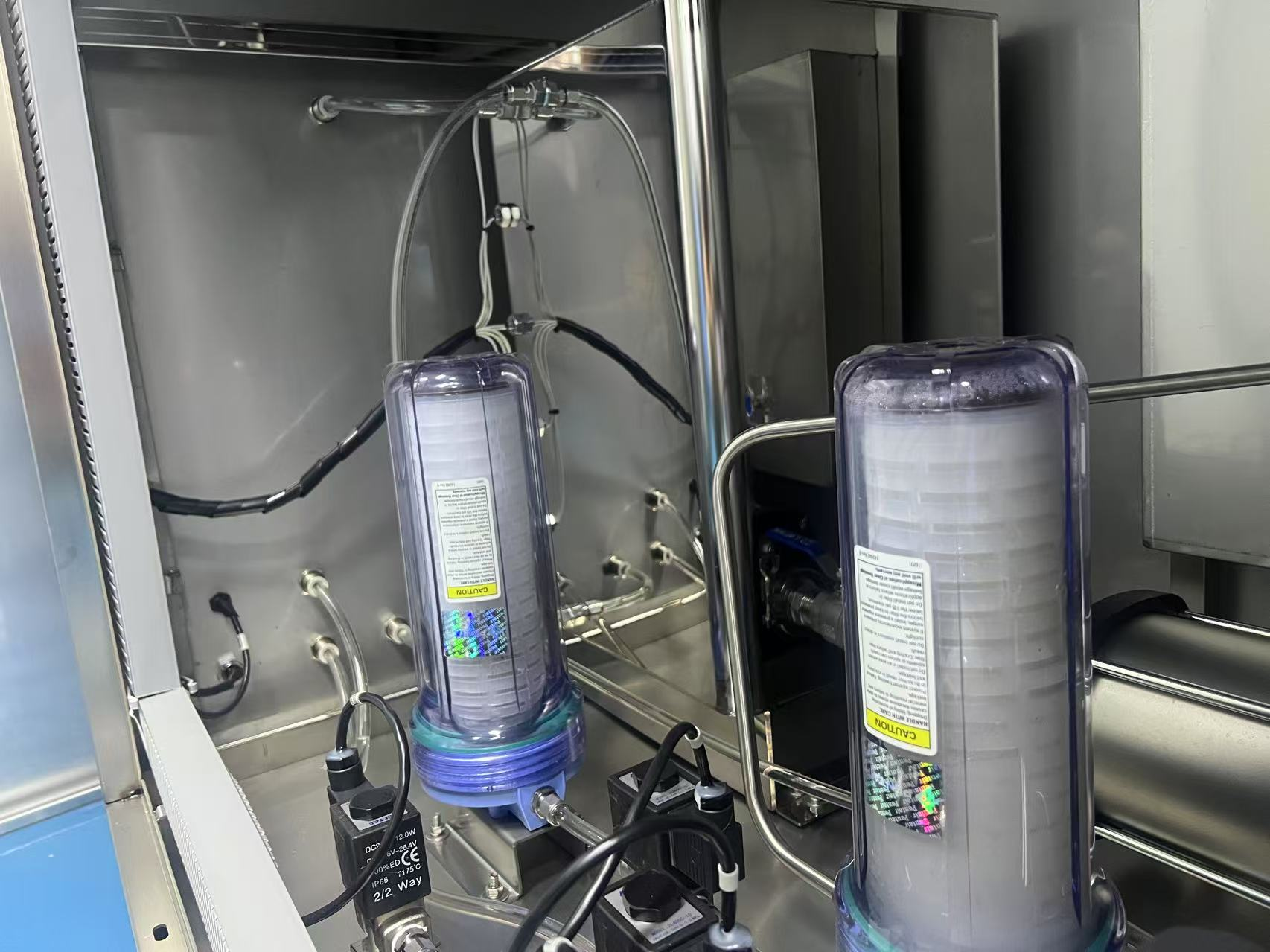

Sistema de filtragem de líquidos
Instale dois filtros de líquido dentro do equipamento e o agente de limpeza será descarregado do tanque de armazenamento por meio de uma bomba pressurizada. Ele passa por um elemento filtrante de precisão de 0,2 mícron para garantir que o líquido utilizado na limpeza dos componentes esteja limpo. Antes de retornar o agente de limpeza ao tanque de armazenamento através da preparação da amostra por membrana, ele é filtrado em 1,0 µm para garantir que o líquido no tanque de armazenamento esteja limpo.
Adicionar/substituir agente de limpeza e função de alarme
O tanque de armazenamento de líquidos do equipamento tem capacidade para 50 litros; os agentes de limpeza correspondentes são adicionados automaticamente ao interior do dispositivo através da porta de distribuição. Os usuários podem escolher a quantidade a ser adicionada de acordo com suas necessidades de limpeza e teste. Quando os agentes de limpeza precisarem ser substituídos, selecione o botão de controle correspondente, abra a porta de descarga de agentes de limpeza e o dispositivo descarregará automaticamente os agentes de limpeza usados.
E há uma função interna de configuração do ciclo de substituição de consumíveis, que define lembretes de ciclo com base nas necessidades específicas do usuário para substituição de consumíveis.

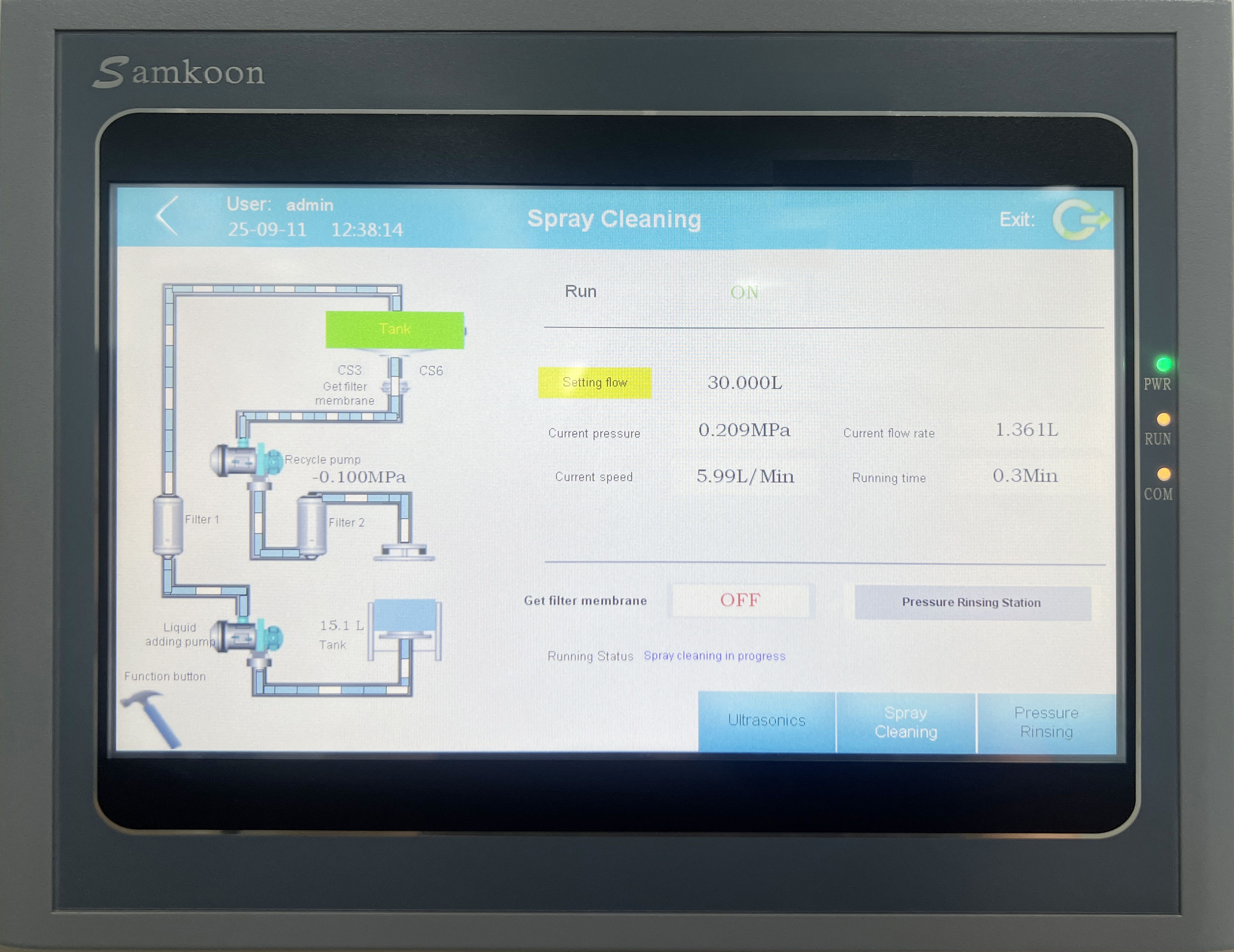

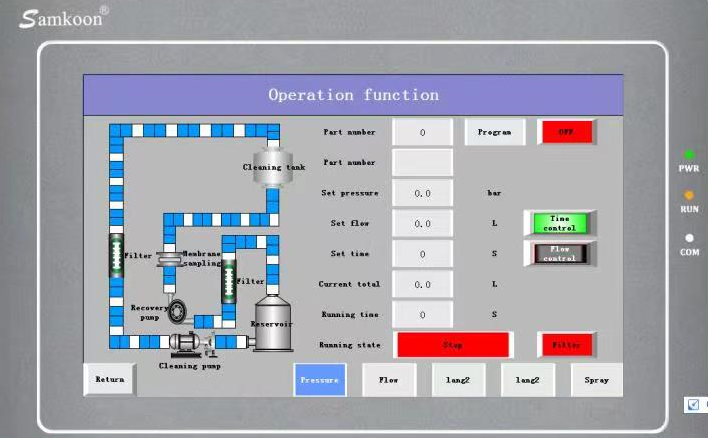

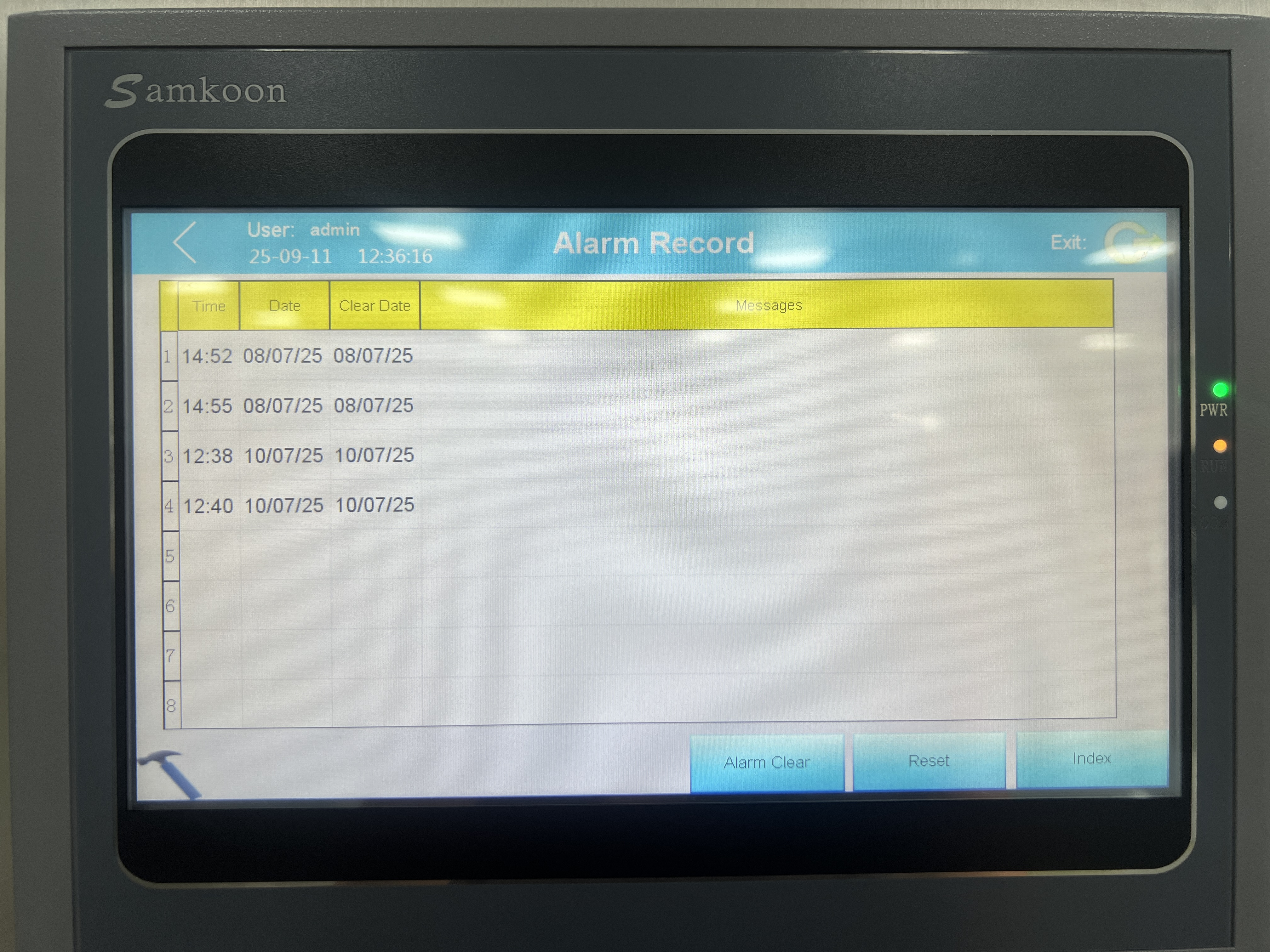

Prompt de status de trabalho
Exibição em tempo real do status de trabalho atual, vazão atual, quantidade total de agentes de limpeza, modo de limpeza e outras informações. Monitoramento em tempo real do status de trabalho. Ao encontrar um erro, o dispositivo para de funcionar automaticamente e envia um aviso de alarme, exibe informações sobre o erro atual e fornece métodos de ajuda para solucionar problemas.
Agentes de limpeza de filtragem fina
O equipamento utiliza agentes de limpeza específicos para limpeza, que são o transportador utilizado para extrair a contaminação por partículas do equipamento. Os agentes de limpeza em si não devem conter contaminantes que afetem os resultados da detecção. O equipamento integra uma função automática de filtragem de precisão para garantir que os agentes de limpeza estejam limpos antes da limpeza dos componentes. A limpeza dos agentes de limpeza pode ser verificada através do dispositivo de filtragem terminal.
Iluminação auxiliar
A iluminação auxiliar LED à prova de explosão de nível industrial economiza energia, é ecologicamente correta, segura e confiável, com um nível de proteção IP67.
Parâmetro técnico
|
Gabinete de limpeza de componentes CCS |
||
|
Material do quadro principal |
Aço inoxidável 304 |
|
|
Métodos e funções de extração |
enxágue de pressão, ultrassom, enxágue interno, enxágue com agitação, sopro de ar, autolimpeza por pulverização de parede lateral, adição de soluções, exaustão de soluções, inspeção manual, configuração de parâmetros, etc. |
|
|
Dimensões gerais |
1100*800*2100 mm |
|
|
Câmara de enxágue de pressão |
Dimensão |
600*600*800mm (comprimento, largura, altura) |
|
Sistema de controle |
Controle PLC, software programável com opção de descarga e volume de descarga |
|
|
Capacidade Máxima de Carga |
≥30 Kg (carga uniforme, carga não pontual) |
|
|
Frequência ultrassônica (opcional) |
40KHZ (Potência de limpeza ultrassônica ajustável) |
|
|
Armazenamento e Filtração |
Suporte de membrana de filtro |
Para membranas de filtro Φ47 - 50 mm |
|
Pressão de operação |
0,1-0,5 MPa |
|
|
Tamanho do contêiner |
30L |
|
|
Precisão do filtro |
Filtro de 1μm, 0,2μm (filtração absoluta) |
|
|
Taxa de fluxo de enxágue de pressão |
1L/min-5,5L/min (sob pressão de 5 bar, tamanho de poro de Φ6 mm) |
|
|
Camadas de instalação da membrana filtrante |
Configuração padrão: 3 camadas |
|
|
Cesta de metal |
300*200*100mm Tamanho do poro 3-5mm opcional |
|
|
Bicos de pulverização |
Padrão com bico de coluna de 2,5 mm |
|
|
Autolimpeza |
Peso do contaminante ≤0,3 mg |
|
|
Valor em branco |
Em conformidade com a norma ISO16232-3, o tamanho máximo de partícula deve ser inferior a 50% do tamanho de partícula permitido na peça/produto, e a quantidade de partículas dentro do valor em branco não deve exceder 10% do nível de limpeza exigido para o componente. Capacidade do equipamento: Peso do poluente 0,3 mg, Partículas metálicas ≤ 100 µm |
|
|
Agente de limpeza |
AP760 recomendado, água DI |
|
|
Luvas de proteção |
Especificação de comprimento 360 mm, borracha nitrílica |
|
|
Porta da Câmara de Limpeza |
Tipo de elevação elétrica |
|
|
Fonte de energia |
CA 220 V, 50 Hz; Capacidade: 750 W |
|
|
Ruído de trabalho |
Menos de 70 dB |
|
|
Peso total |
Cerca de 350 kg |
|
