Limpeza Técnica VDA 19 Soluções de Análise Automotiva para Peças

Solução completa para análise de partículas ópticas e limpeza técnica

Sistema automático de análise de filtros

Facilite sua limpeza técnica

Remoção e análise de contaminação

Análise e revisão rápidas ao vivo

Integração total do sistema para alto desempenho

Sistemas modernos de análise de limpeza com software intuitivo

  • detalhes do produto
  • vídeo

Solução de Análise de Limpeza Técnica

Solução completa para análise de partículas ópticas e limpeza técnica

Nossa solução de análise de limpeza técnica pode atender aos padrões abaixo e usada principalmente para

Padrões

Usado principalmente para

ISO 11218:1993

Aeroespacial - Classificação de limpeza para fluidos hidráulicos

ISO 12345:2013

Motores a diesel - Avaliação da limpeza do equipamento de injeção de combustível

ISO 14952:2003

Sistemas espaciais - Limpeza de superfície de sistemas de fluidos

ISO 16232-10:2007

Veículos rodoviários - Limpeza dos componentes dos circuitos de fluidos

ISO 4406:1999

Potência do fluido hidráulico - Fluidos - Método para codificação do nível de contaminação por partículas sólidas

ISO 4407:1991

Potência do fluido hidráulico - Contaminação do fluido - Determinação da contaminação por partículas pelo método de contagem usando um microscópio

NAS 1638:2011

Requisitos de limpeza de peças usadas em sistemas hidráulicos

NF E 48-651:1986

TRANSMISSÕES HIDRÁULICAS - FLUIDOS - DETERMINAÇÃO DE LA POLLUTION PARTICULAIRE PAR LA METHODE DE COMPTAGE AU MICROSCOPE

NF E 48-655:1989

Potência do fluido hidráulico - Fluidos - Contaminação por partículas - Expressão de resultados

NF ISO 21018-1:2008

Potência do fluido hidráulico - Monitoramento do nível de contaminação por partículas do fluido

SAE AS 4059:2011

Aerospace Fluid Power - Classificação de Limpeza para Fluidos Hidráulicos

VDA 19.1:2015

Circuitos de fluidos automotivos - Inspeção de Limpeza Técnica

Fluxo de trabalho de análise de limpeza - etapas conforme abaixo

Preparação de peças/componentes de acordo com os métodos exigidos

O método de preparação dependerá do tipo de peça ou componente e do tamanho da amostra a ser analisada. Determine a solução necessária para a peça específica e o tamanho da amostra.

Extração / Filtração pelo Gabinete de Limpeza de Componentes CC767

Extraia partículas contaminantes de peças e componentes com pulverização, enxágue ou ultra-som. A solução de limpeza é então passada por um filtro, o tipo depende das peças limpas e as partículas retidas nas membranas para análise. Os filtros são secos em estufa de secagem e então avaliados.

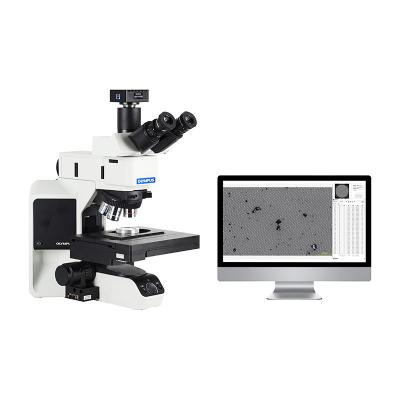

Análise de partículas pelo sistema de análise de limpeza técnica CA45

As partículas são detectadas, quantificadas e classificadas de acordo com seu tamanho e tipo, ou seja, seu potencial de causar danos. É feito com o Sistema de Análise de Limpeza Técnica CA45 usando um microscópio digital e um sistema de software de limpeza.

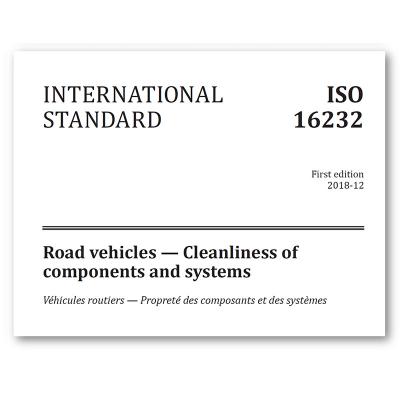

Verifique os resultados de acordo com a ISO 16232 e VDA19

Revise os resultados da análise e identifique se alguma partícula potencialmente catastrófica está presente. As propriedades de reflexão de todos os poluentes em todo o filtro podem ser determinadas por varredura, e a classificação e medição de tamanho dos quatro tipos de partículas a seguir podem ser concluídas rápida e automaticamente em poucos minutos: partículas reflexivas, fibras reflexivas, partículas não reflexivas , e fibras não reflexivas.

Lista de suprimentos

Não.

Item

Especificações

QUANTIDADE

Unidade

Observações

1

microscópio óptico de alta definição

Olimpo, Nikon

1

Definir

CA45 Sistema de Análise de Limpeza Técnica

2

Plataforma de digitalização elétrica de alta precisão + suporte

1

Definir

3

Sistema de foco automático de alta precisão

1

Definir

4

Software de análise de limpeza

V1.1

1

Definir

5

Sistema de polarização manual

1

Definir

6

Ferramenta de posicionamento de membrana de filtro

1

Definir

7

Braçadeira de membrana

1

Definir

8

Caixa de controle da plataforma de digitalização

1

Definir

9

Câmera HD CCD

1

Definir

10

Computador

Lenovo

1

Definir

11

Número de série do dongle

1

Definir

12

Documentos (Manual, CQ)

1

Definir

13

Armários de limpeza

CC767

1

Definir

CC767 Gabinete de Limpeza de Componentes

14

Pistola de limpeza

1

PCs

15

Vidro de medição

1

PCs

16

Filtro de precisão de armários de limpeza

0,22um/0,45um/1um, 156mm

6

PCs

17

Membrana de filtro de alta precisão

5um/10um/20um, 47mm

1

Caixa

18

pinças planas de aço inoxidável

1

PCs

19

Tubulação de ar dos armários de limpeza

1

PCs

20

Prateleira de grade de armários de limpeza

1

PCs

21

Chave do dispositivo

1

PCs

22

Cabo de energia

1

PCs

23

Documentos (Manual, CQ)

1

Definir

24

Balança analítica eletrônica

1

Definir

Opcional, não inclui na cotação.

25

Forno de secagem elétrico

1

Definir

26

Agente de limpeza de armários de limpeza

D60 25L/ Balde

1

Balde

27

Secador de vidraria de laboratório

1

PCs

28

Caixa de preservação de membrana

1

PCs

28

Anel de vedação da braçadeira de membrana

1

PCs

30

dessecador de vidro

1

PCs

Deixe um recado
se você estiver interessado em nossos produtos e quiser saber mais detalhes,por favor, deixe uma mensagem aqui,nós responderemos assim que pudermos.
