1. Definição Principal

A VDA 19.1 é a norma de referência da indústria automobilística alemã para a inspeção da limpeza técnica de componentes automotivos funcionalmente relevantes. Ela define métodos de ensaio de laboratório padronizados e repetíveis para contaminação por partículas sólidas livres em superfícies de componentes. Como parâmetro principal de conformidade para as cadeias de suprimentos automotivas alemãs, ela unifica os procedimentos de extração de partículas, filtragem, análise e relatórios para garantir resultados de testes de limpeza consistentes, comparáveis e rastreáveis em todo o mundo.

Nome Oficial Completo: Inspeção da Limpeza Técnica – Contaminação por partículas de componentes automotivos funcionalmente relevantes

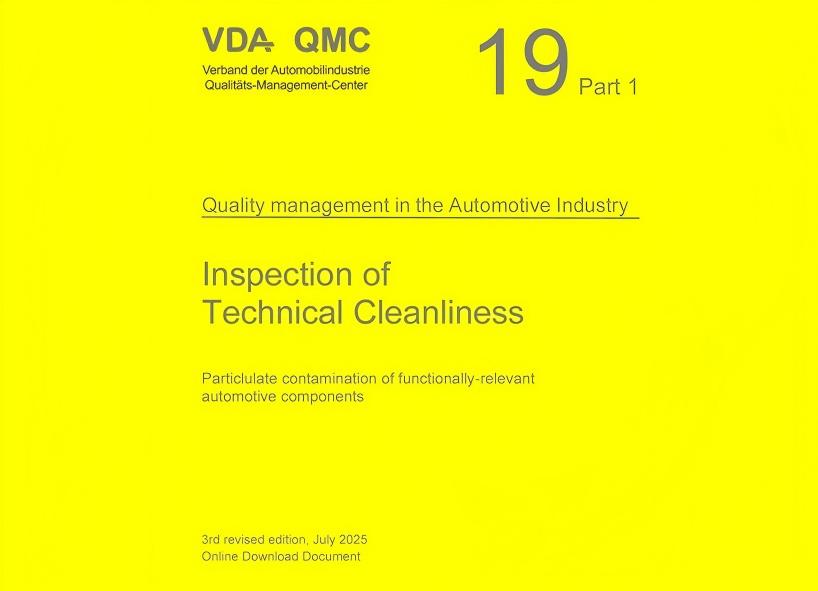

Versões Válidas: 2ª Edição de 2015 (amplamente adotada) | 3ª Edição Revisada de 2025 (versão mais recente, implementada oficialmente em 2026)

2. Escopo de Aplicação e Cenários Industriais

2.1 Componentes Aplicáveis

Aplica-se a peças de precisão funcionais tanto para veículos a combustível tradicionais quanto para veículos movidos a novas energias:

Sistema de Trem de Força: Peças do motor, componentes da transmissão, corpos de válvulas hidráulicas, bombas de óleo, rolamentos

Sistema de Chassi e Segurança: Componentes de precisão de freio e direção

Sistema de Circuito de Fluidos: Peças de arrefecimento, ar-condicionado, admissão e escape

Componentes Principais para VNE: Motores de tração, redutores, inversores, placas de arrefecimento de bateria, peças de célula de combustível

Peças Eletrônicas Automotivas: Câmeras, carcaças de radar, invólucros de controle eletrônico

2.2 Contaminantes Aplicáveis

Aplicável apenas a partículas sólidas livres removíveis: cavacos metálicos, grãos de areia, pó de plástico, detritos de fibra, escória de solda e outras impurezas sólidas.

2.3 Cenários de Aplicação Comercial

Aprovação de amostras de novos produtos, inspeção de recebimento IQC, inspeção de entrega OQC, validação do processo de limpeza, análise da causa raiz de falhas, auditoria de conformidade de OEM e submissão de documentação PPAP.

2.4 Faixa de Não Aplicação

Exclui filme de óleo, graxa, COV, contaminação iônica, limpeza de óleo hidráulico (ISO 4406), gestão ambiental no local (VDA 19.2) e partículas firmemente incrustadas não extraíveis.

3. Processo de Ensaio Completo Padronizado

Todos os ensaios exigem verificação prévia obrigatória para garantir dados válidos e auditáveis.

3.1 Verificação Prévia Obrigatória

Ensaio em Branco: Elimina a contaminação de fundo proveniente de solventes, utensílios e ambientes de laboratório para garantir dados de linha de base precisos.

Ensaio de Declínio: Confirma a extração suficiente de partículas, verificando se os parâmetros de ensaio adotados conseguem remover completamente as partículas livres da superfície.

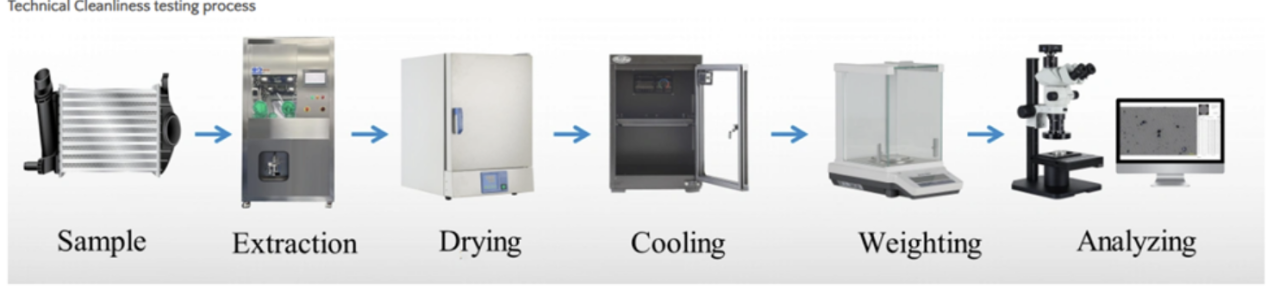

3.2 Etapas Formais de Ensaio

1. Preparação da Amostra: Desmonte e proteja as amostras em um ambiente limpo e controlado, registre as informações do componente e as especificações do ensaio.

2. Extração de Partículas: Suporta soluções duplas de extração. A extração úmida tradicional inclui limpeza por ultrassom, pulverização sob pressão e lavagem por imersão. A nova extração a seco (atualização de 2025) inclui sucção a vácuo e amostragem por carimbo para componentes eletrônicos sensíveis a líquidos.

3. Filtragem e Secagem: Capture contaminantes através de membranas de filtro padrão, seque as membranas até peso constante e controle a taxa de cobertura de partículas qualificada.

4. Análise Multidimensional: Realize testes gravimétricos para o peso total do resíduo, microscopia óptica para classificação do tamanho e estatísticas de quantidade de partículas, e análise SEM/EDX para morfologia de partículas e identificação de material.

5. Avaliação de Resultados e Relatórios: Deduza valores de branco, compare os dados de teste com os limites específicos do cliente e emita relatórios de teste oficiais VDA 19.1 com CCC (Component Cleanliness Code) padronizado.

4. Atualizações Principais da Versão Mais Recente de 2025

Incorpora oficialmente a análise de material SEM/EDX como um método de teste padrão, permitindo a rastreabilidade precisa da fonte de partículas e a análise de falhas.

Otimiza os critérios de detecção para micropartículas abaixo de 50μm, melhorando significativamente a precisão para inspeção de contaminação ultrafina.

Adiciona duas novas tecnologias de extração a seco, cobrindo componentes de precisão não laváveis que não podem adotar limpeza líquida.

Atualiza os benchmarks unificados de parâmetros de extração e otimiza a calibração da incerteza de medição e as especificações de resposta fora de especificação.

5. Vantagens Principais e Comparação de Padrões

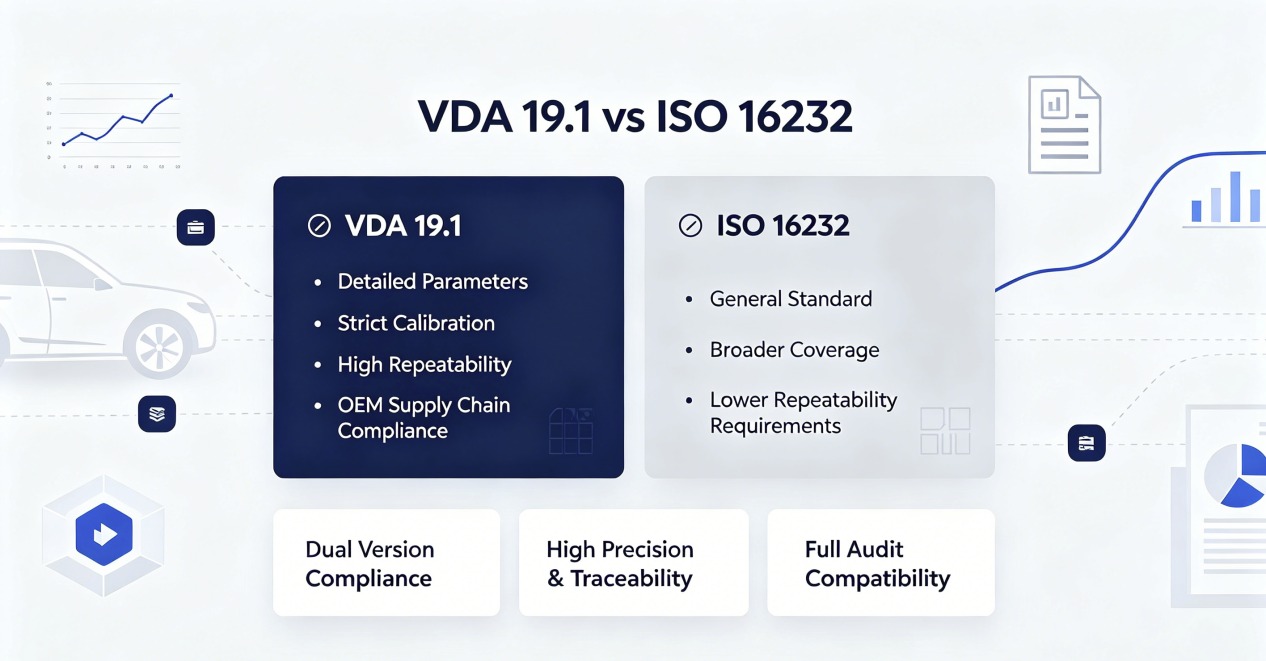

5.1 VDA 19.1 VS ISO 16232

ISO 16232: Um padrão internacional universal com ampla cobertura, mas especificações de operação relativamente gerais e baixos requisitos de repetibilidade de dados.

VDA 19.1: Um padrão profissional do sistema alemão com parâmetros operacionais detalhados, regras rígidas de calibração de dados e repetibilidade de teste superior. É obrigatório para todas as cadeias de suprimentos de OEMs alemães e projetos de veículos de nova energia de alto padrão.

5.2 Vantagens da Nossa Solução

Conformidade com Versão Dupla: Suporta tanto a versão clássica de 2015 quanto a versão atualizada mais recente de 2025 para atender a diferentes requisitos de auditoria de OEM.

Alta Precisão e Rastreabilidade: A análise multidimensional de partículas realiza a quantificação precisa e o rastreamento completo da fonte de contaminação.

Compatibilidade Total com Auditoria: Segue rigorosamente as regras padrão de verificação pré-teste e relatórios, totalmente compatível com PPAP, auditoria de entrada de OEM e requisitos de inspeção de qualidade de lote.

6. FAQ

P1: Qual é a diferença entre VDA 19.1 e VDA 19.2?
R1: O VDA 19.1 foca na detecção de partículas em componentes laboratoriais e análise de dados para peças acabadas. O VDA 19.2 rege a limpeza do processo no local, incluindo o controle de contaminação do ambiente da oficina, ferramentas, pessoal e logística. Os dois padrões são complementares e comumente usados juntos na gestão da qualidade automotiva.

P2: O VDA 19.1 especifica valores limite de partículas unificados?
R2: Não. O VDA 19.1 define apenas métodos e procedimentos de teste padronizados. Os valores limite de limpeza específicos (tamanho da partícula, quantidade, peso) são formulados separadamente pelos OEMs e especificados em desenhos do cliente ou especificações técnicas.

P3: Qual método de extração deve ser escolhido, úmido ou seco?
R3: A extração úmida é a solução convencional para peças comuns de metal e plástico. O novo método de extração a seco é projetado especialmente para componentes eletrônicos de precisão sensíveis a líquidos. A solução final precisa ser confirmada de acordo com os requisitos do cliente e as características do componente.

P4: Por que o teste de branco e o teste de declínio são obrigatórios?
R4: Os dois pré-testes são itens de auditoria principais do VDA 19.1. Eles eliminam a interferência de fundo externa e verificam a eficácia dos parâmetros de extração, garantindo que todos os dados de teste sejam autênticos, repetíveis e reconhecidos internacionalmente.

P5: O VDA 19.1 é aplicável para peças industriais não automotivas?
R5: Embora originalmente projetado para componentes automotivos, o VDA 19.1 é amplamente adotado como um benchmark de inspeção de limpeza de alta precisão para válvulas hidráulicas, máquinas de precisão e componentes de sistemas de fluidos industriais em vários setores.

P6: Quais são os cenários de aplicação da análise SEM/EDX na nova versão?
R6: A análise SEM/EDX identifica a composição e a morfologia do material da partícula, ajudando a rastrear fontes de contaminação, como detritos de corte de metal, poeira de areia e detritos de desgaste de borracha. É amplamente utilizada na análise de falhas de produtos e na otimização da qualidade do processo.
